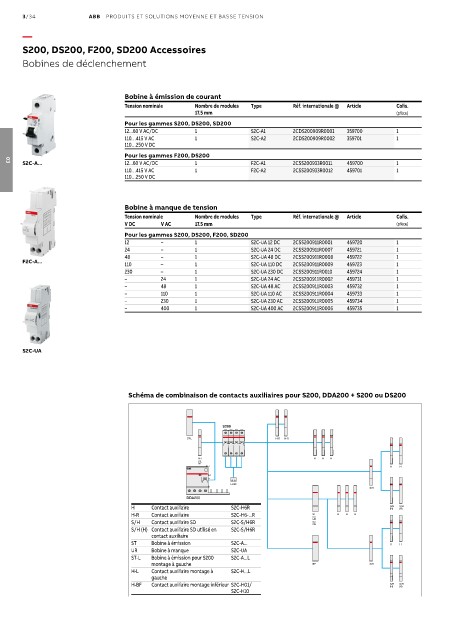

Page 232 - Les indispensables 2021

3/34 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
S200, DS200, F200, SD200 Accessoires

Bobines de déclenchement

Bobine à émission de courant
Tension nominale Nombre de modules Type Réf. internationale @ Article Colis.
17.5 mm (pièce)
Pour les gammes S200, DS200, SD200
12...60 V AC/DC 1 S2C-A1 2CDS200909R0001 359700 1
110…415 V AC 1 S2C-A2 2CDS200909R0002 359701 1
110…250 V DC
Pour les gammes F200, DS200
S2C-A... 12...60 V AC/DC 1 F2C-A1 2CSS200933R0011 459700 1
03
110…415 V AC 1 F2C-A2 2CSS200933R0012 459701 1
110…250 V DC

Bobine à manque de tension
Tension nominale Nombre de modules Type Réf. internationale @ Article Colis.
V DC V AC 17.5 mm (pièce)
Pour les gammes S200, DS200, F200, SD200
12 – 1 S2C-UA 12 DC 2CSS200911R0001 459720 1
24 – 1 S2C-UA 24 DC 2CSS200911R0007 459721 1
48 – 1 S2C-UA 48 DC 2CSS200911R0008 459722 1
F2C-A...
110 – 1 S2C-UA 110 DC 2CSS200911R0009 459723 1
230 – 1 S2C-UA 230 DC 2CSS200911R0010 459724 1
– 24 1 S2C-UA 24 AC 2CSS200911R0002 459731 1
– 48 1 S2C-UA 48 AC 2CSS200911R0003 459732 1
– 110 1 S2C-UA 110 AC 2CSS200911R0004 459733 1
– 230 1 S2C-UA 230 AC 2CSS200911R0005 459734 1
– 400 1 S2C-UA 400 AC 2CSS200911R0006 459735 1

S2C-UA

Schéma de combinaison de contacts auxiliaires pour S200, DDA200 + S200 ou DS200

S200
ST-L H-R H-R

H-L H H H
ou
NT
H H
H-BF
S/H
DDA200
H Contact auxiliaire S2C-H6R S/H S/H
(H)
(H)
H-R Contact auxiliaire S2C-H6-...R ST ou H H H
S/H Contact auxiliaire SD S2C-S/H6R UR ou OU
S/H (H) Contact auxiliaire SD utilisé en S2C-S/H6R
contact auxiliaire
ST Bobine à émission S2C-A... H H
UR Bobine à manque S2C-UA
ST-L Bobine à émission pour S200 S2C-A...L
montage à gauche BP S/H
H-L Contact auxiliaire montage à S2C-H...L
gauche
H-BF Contact auxiliaire montage inférieur S2C-H01/ S/H S/H
(H)
(H)
S2C-H10

H

H
ou
S/H
S/H
(H)
H
F200 ST-F H ou F2 125 A S/H F204 125 A
ou
UR S/H F204 B type
ou F204 PV B
OU
AR/MOD-F S/H
(H)
