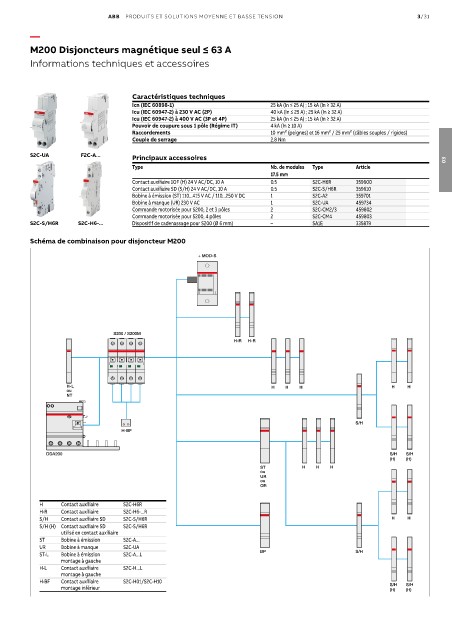

Page 229 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/31

—
M200 Disjoncteurs magnétique seul ≤ 63 A

Informations techniques et accessoires

Caractéristiques techniques
Icn (IEC 60898-1) 25 kA (In ≤ 25 A) ; 15 kA (In ≥ 32 A)
Icu (IEC 60947-2) à 230 V AC (2P) 40 kA (In ≤ 25 A) ; 25 kA (In ≥ 32 A)
Icu (IEC 60947-2) à 400 V AC (3P et 4P) 25 kA (In ≤ 25 A) ; 15 kA (In ≥ 32 A)
Pouvoir de coupure sous 1 pôle (Régime IT) 4 kA (In ≥ 10 A)
Raccordements 10 mm² (peignes) et 16 mm² / 25 mm² (câbles souples / rigides)
Couple de serrage 2.8 Nm

S2C-UA F2C-A...
Principaux accessoires 03
Type Nb. de modules Type Article
17.5 mm
Contact auxiliaire 1OF (H) 24 V AC/DC, 10 A 0.5 S2C-H6R 359600
Contact auxiliaire SD (S/H) 24 V AC/DC, 10 A 0.5 S2C-S/H6R 359610
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 S2C-A2 359701
Bobine à manque (UR) 230 V AC 1 S2C-UA 459734
Commande motorisée pour S200, 2 et 3 pôles 2 S2C-CM2/3 459802
Commande motorisée pour S200, 4 pôles 2 S2C-CM4 459803
S2C-S/H6R S2C-H6-... Dispositif de cadenassage pour S200 (Ø 6 mm) – SA1E 335879

Schéma de combinaison pour disjoncteur M200

+ MOD-S

S200 / S200M
H-R H-R

H-L H H H H H
ou
NT

S/H
H-BF

DDA200 S/H S/H
(H) (H)
ST H H H
ou
UR
ou
OR
H Contact auxiliaire S2C-H6R
H-R Contact auxiliaire S2C-H6-...R
S/H Contact auxiliaire SD S2C-S/H6R H H
S/H (H) Contact auxiliaire SD S2C-S/H6R
utilisé en contact auxiliaire
ST Bobine à émission S2C-A...
UR Bobine à manque S2C-UA BP S/H
ST-L Bobine à émission S2C-A...L
montage à gauche
H-L Contact auxiliaire S2C-H...L
montage à gauche
H-BF Contact auxiliaire S2C-H01/S2C-H10 S/H S/H
montage inférieur (H) (H)
