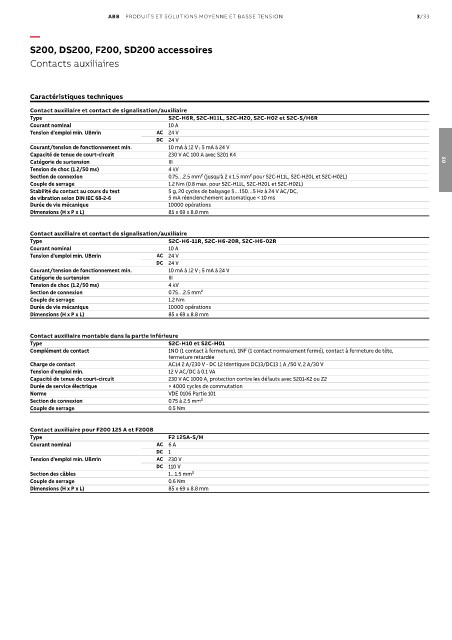

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/33
—
S200, DS200, F200, SD200 accessoires
Contacts auxiliaires
Caractéristiques techniques
Contact auxiliaire et contact de signalisation/auxiliaire
Type S2C-H6R, S2C-H11L, S2C-H20, S2C-H02 et S2C-S/H6R
Courant nominal 10 A
Tension d'emploi min. UBmin AC 24 V
DC 24 V
Courant/tension de fonctionnement min. 10 mA à 12 V ; 5 mA à 24 V
Capacité de tenue de court-circuit 230 V AC 100 A avec S201 K4
Catégorie de surtension III 03
Tension de choc (1.2/50 ms) 4 kV
Section de connexion 0.75…2.5 mm² (jusqu'à 2 x 1.5 mm² pour S2C-H11L, S2C-H20L et S2C-H02L)
Couple de serrage 1.2 Nm (0.8 max. pour S2C-H11L, S2C-H20L et S2C-H02L)
Stabilité du contact au cours du test 5 g, 20 cycles de balayage 5…150…5 Hz à 24 V AC/DC,
de vibration selon DIN IEC 68-2-6 5 mA réenclenchement automatique < 10 ms
Durée de vie mécanique 10000 opérations
Dimensions (H x P x L) 85 x 69 x 8.8 mm
Contact auxiliaire et contact de signalisation/auxiliaire
Type S2C-H6-11R, S2C-H6-20R, S2C-H6-02R
Courant nominal 10 A
Tension d'emploi min. UBmin AC 24 V
DC 24 V
Courant/tension de fonctionnement min. 10 mA à 12 V ; 5 mA à 24 V
Catégorie de surtension III
Tension de choc (1.2/50 ms) 4 kV
Section de connexion 0.75…2.5 mm²
Couple de serrage 1.2 Nm
Durée de vie mécanique 10000 opérations
Dimensions (H x P x L) 85 x 69 x 8.8 mm
Contact auxiliaire montable dans la partie inférieure
Type S2C-H10 et S2C-H01
Complément de contact 1NO (1 contact à fermeture), 1NF (1 contact normalement fermé), contact à fermeture de tête,
fermeture retardée
Charge de contact AC14 2 A/230 V - DC 12 identiques DC13/DC13 1 A /50 V, 2 A/30 V
Tension d'emploi min. 12 V AC/DC à 0.1 VA
Capacité de tenue de court-circuit 230 V AC 1000 A, protection contre les défauts avec S201-K2 ou Z2
Durée de service électrique > 4000 cycles de commutation
Norme VDE 0106 Partie 101
Section de connexion 0.75 à 2.5 mm²
Couple de serrage 0.5 Nm
Contact auxiliaire pour F200 125 A et F200B
Type F2 125A-S/H
Courant nominal AC 6 A
DC 1
Tension d'emploi min. UBmin AC 230 V
DC 110 V
Section des câbles 1...1.5 mm²
Couple de serrage 0.6 Nm
Dimensions (H x P x L) 85 x 69 x 8.8 mm
