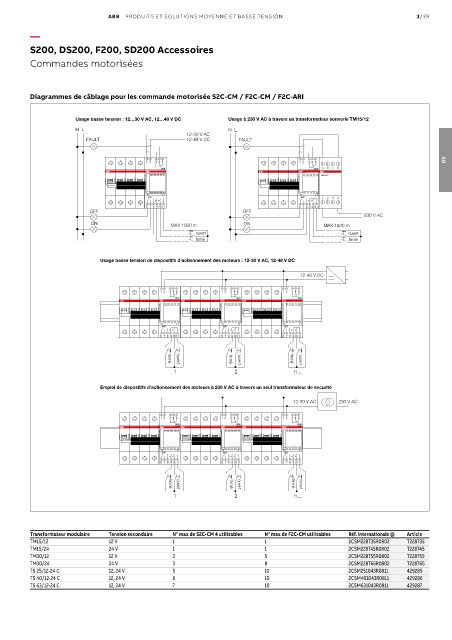

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/39

—
S200, DS200, F200, SD200 Accessoires

Commandes motorisées

Diagrammes de câblage pour les commande motorisée S2C-CM / F2C-CM / F2C-ARI

Usage basse tension : 12…30 V AC, 12…48 V DC Usage à 230 V AC à travers un transformateur sonnerie TM15/12
N L N L
12-30 V AC
FAULT 12-48 V DC FAULT

1 2 3 4 5 1 2 3 4 5 03
SIGN SIGN 5 6 7 8
TM15/2
0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF
AUX AUX 1 2 3 4
6 7 8 9 1011 6 7 8 9 1011
OFF OFF
230 V AC
ON MAX 1500 m ON MAX 1500 m
ouvert ouvert
fermé fermé

Usage basse tension de dispositifs d'actionnement des moteurs : 12-30 V AC, 12-48 V DC

12-48 V DC

1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
SIGN SIGN SIGN
0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF
AUX AUX AUX
6 7 8 9 1011 6 7 8 9 1011 6 7 8 9 1011

fermé
1 ouvert fermé 2 ouvert fermé n ... ouvert
Emploi de dispositifs d'actionnement des moteurs à 230 V AC à travers un seul transformateur de securité

12-30 V AC 230 V AC
1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
SIGN SIGN SIGN
0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF 0 OFF
AUX AUX AUX
6 7 8 9 1011 6 7 8 9 1011 6 7 8 9 1011

fermé
1 ouvert fermé 2 ouvert fermé n ... ouvert

Transformateur modulaire Tension secondaire N° max de S2C-CM 4 utilisables N° max de F2C-CM utilisables Réf. internationale @ Article
TM15/12 12 V 1 1 2CSM228735R0802 T228735
TM15/24 24 V 1 1 2CSM228745R0802 T228745
TM30/12 12 V 2 5 2CSM228755R0802 T228755
TM30/24 24 V 3 8 2CSM228765R0802 T228765
TS 25/12-24 C 12, 24 V 5 10 2CSM251043R0811 429285
TS 40/12-24 C 12, 24 V 6 10 2CSM401043R0811 429286
TS 63/12-24 C 12, 24 V 7 10 2CSM631043R0811 429287
