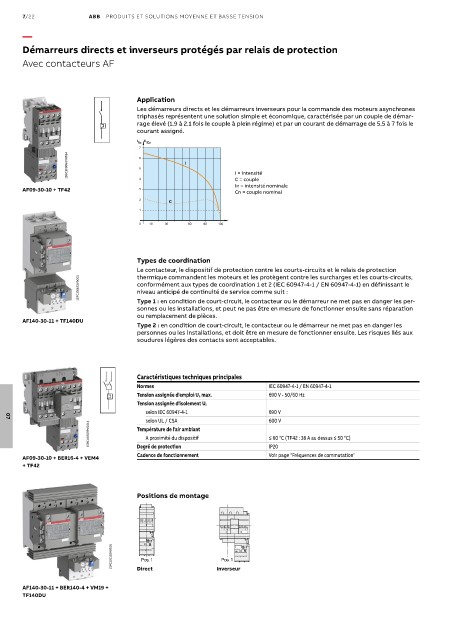

7/22             ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

       —
       Démarreurs directs et inverseurs protégés par relais de protection

       Avec contacteurs AF




                                     Application
                                     Les démarreurs directs et les démarreurs inverseurs pour la commande des moteurs asynchrones
                                     triphasés représentent une solution simple et économique, caractérisée par un couple de démar-
                                     rage élevé (1.9 à 2.1 fois le couple à plein régime) et par un courant de démarrage de 5.5 à 7 fois le
                                     courant assigné.
                                     I /In  C /Cn
                                      7
                   1SBC100058V0014    6 5         I            I = intensité


                                                               C = couple
                                      4
                                                               In = intensité nominale
       AF09-30-10 + TF42              3                        Cn = couple nominal
                                      2
                                              C
                                      1
                                      0  10  30    60  80  100




                                     Types de coordination
                                     Le contacteur, le dispositif de protection contre les courts-circuits et le relais de protection
                                     thermique commandent les moteurs et les protègent contre les surcharges et les courts-circuits,
                      1SFC101153V0001  conformément aux types de coordination 1 et 2 (IEC 60947-4-1 / EN 60947-4-1) en définissant le
                                     niveau anticipé de continuité de service comme suit :
                                     Type 1 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les per-
                                     sonnes ou les installations, et peut ne pas être en mesure de fonctionner ensuite sans réparation
                                     ou remplacement de pièces.
       AF140-30-11 + TF140DU
                                     Type 2 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les
                                     personnes ou les installations, et doit être en mesure de fonctionner ensuite. Les risques liés aux
                                     soudures légères des contacts sont acceptables.




                                     Caractéristiques techniques principales
                                     Normes                             IEC 60947-4-1 / EN 60947-4-1
                                     Tension assignée d'emploi U e max.  690 V - 50/60 Hz
                                     Tension assignée d'isolement U i
                                       selon IEC 60947-4-1              690 V
                                       selon UL / CSA                   600 V
   07
                        1SBC100059V0014  Température de l'air ambiant   ≤ 60 °C (TF42 : 38 A au dessus ≤ 50 °C)
                                       A proximité du dispositif
                                     Degré de protection
                                                                        Voir page "Fréquences de commutation"
                                     Cadence de fonctionnement          IP20
       AF09-30-10 + BER16-4 + VEM4
       + TF42


                                     Positions de montage






                              1SFC101152V0001  Direct     Inverseur

                                                           Pos. 1
                                      Pos. 1

       AF140-30-11 + BER140-4 + VM19 +
       TF140DU
