ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/23

—

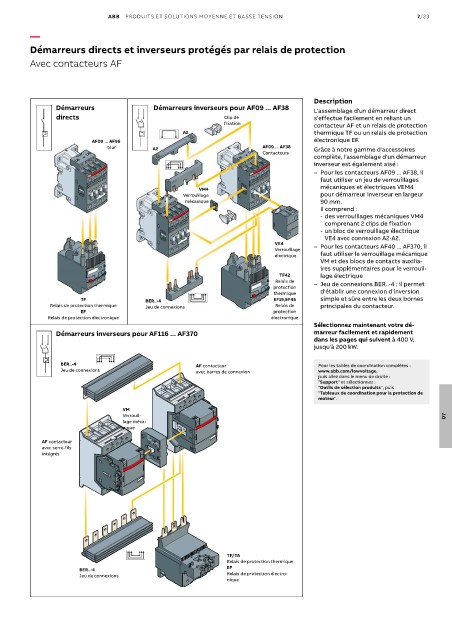

Démarreurs directs et inverseurs protégés par relais de protection

Avec contacteurs AF

Description
Démarreurs Démarreurs inverseurs pour AF09 ... AF38 L'assemblage d'un démarreur direct
directs Clip de s'effectue facilement en reliant un
fixation contacteur AF et un relais de protection
A2 thermique TF ou un relais de protection
AF09 ... AF96 électronique EF.
Contacteur A2 AF09 ... AF38 Grâce à notre gamme d'accessoires
Contacteurs
complète, l'assemblage d'un démarreur
inverseur est également aisé :
– Pour les contacteurs AF09 ... AF38, il
faut utiliser un jeu de verrouillages
VM4 mécaniques et électriques VEM4
Verrouillage pour démarreur inverseur en largeur
mécanique 90 mm.
Il comprend :
- des verrouillages mécaniques VM4
comprenant 2 clips de fixation
- un bloc de verrouillage électrique
VE4 avec connexion A2-A2.
VE4 – Pour les contacteurs AF40 ... AF370, il
Verrouillage
électrique faut utiliser le verrouillage mécanique
VM et des blocs de contacts auxilia-
ires supplémentaires pour le verrouil-
TF42 lage électrique
Relais de
protection – Jeu de connexions BER..-4 : il permet
thermique d'établir une connexion d'inversion
TF BER..-4 EF19,EF45 simple et sûre entre les deux bornes
Relais de protection thermique Jeu de connexions Relais de principales du contacteur.
EF protection
Relais de protection électronique électronique
Sélectionnez maintenant votre dé-
Démarreurs inverseurs pour AF116 ... AF370 marreur facilement et rapidement
dans les pages qui suivent à 400 V,
jusqu'à 200 kW.

BER..-4 AF contacteur Pour les tables de coordination complètes :
Jeu de connexions avec barres de connexion www.abb.com/lowvoltage,
puis allez dans le menu de droite :
"Support" et sélectionnez :
"Outils de sélection produits", puis
"Tableaux de coordination pour la protection de
moteur".
VM
Verrouil- 07
lage méca-
nique
AF contacteur
avec serre-fils
intégrés

TF/TA
Relais de protection thermique
BER..-4 EF
Jeu de connexions Relais de protection électro-
nique
