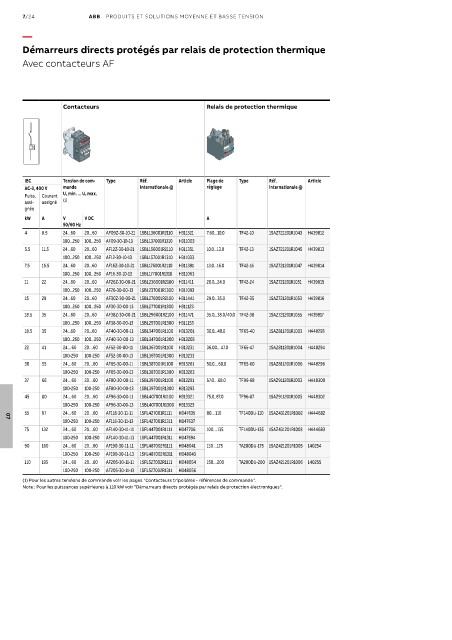

7/24 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
Démarreurs directs protégés par relais de protection thermique
Avec contacteurs AF
Contacteurs Relais de protection thermique
IEC Tension de com- Type Réf. Article Plage de Type Réf. Article
AC-3, 400 V mande internationale @ réglage internationale @
Puiss. Courant U c min. ... U c max.
assi- assigné (1)
gnée
kW A V V DC A
50/60 Hz
4 8.5 24...60 20...60 AF09Z-30-10-21 1SBL136001R2110 H311321 7.60...10.0 TF42-10 1SAZ721201R1043 H439812
100...250 100...250 AF09-30-10-13 1SBL137001R1310 H311003
5.5 11.5 24...60 20...60 AF12Z-30-10-21 1SBL156001R2110 H311351 10.0...13.0 TF42-13 1SAZ721201R1045 H439813
100...250 100...250 AF12-30-10-13 1SBL157001R1310 H311033
7.5 15.5 24...60 20...60 AF16Z-30-10-21 1SBL176001R2110 H311381 13.0...16.0 TF42-16 1SAZ721201R1047 H439814
100...250 100...250 AF16-30-10-13 1SBL177001R1310 H311063
11 22 24...60 20...60 AF26Z-30-00-21 1SBL236001R2100 H311411 20.0...24.0 TF42-24 1SAZ721201R1051 H439815
100...250 100...250 AF26-30-00-13 1SBL237001R1300 H311093
15 29 24...60 20...60 AF30Z-30-00-21 1SBL276001R2100 H311441 29.0...35.0 TF42-35 1SAZ721201R1053 H439816
100...250 100...250 AF30-30-00-13 1SBL277001R1300 H311123
18.5 35 24...60 20...60 AF38Z-30-00-21 1SBL296001R2100 H311471 35.0...38.0/40.0 TF42-38 1SAZ721201R1055 H439817
100...250 100...250 AF38-30-00-13 1SBL297001R1300 H311153
18.5 35 24...60 20...60 AF40-30-00-11 1SBL347001R1100 H313201 30.0...40.0 TF65-40 1SAZ811201R1003 H448293
100...250 100...250 AF40-30-00-13 1SBL347001R1300 H313203
22 41 24…60 20…60 AF52-30-00-11 1SBL367001R1100 H313231 36.00…47.0 TF65-47 1SAZ811201R1004 H448294
100-250 100-250 AF52-30-00-13 1SBL367001R1300 H313233
30 55 24…60 20…60 AF65-30-00-11 1SBL387001R1100 H313261 50.0…60.0 TF65-60 1SAZ811201R1006 H448296
100-250 100-250 AF65-30-00-13 1SBL387001R1300 H313263
37 66 24…60 20…60 AF80-30-00-11 1SBL397001R1100 H313291 57.0…68.0 TF96-68 1SAZ911201R1003 H448300
100-250 100-250 AF80-30-00-13 1SBL397001R1300 H313293
45 80 24…60 20…60 AF96-30-00-11 1SBL407001R1100 H313321 75.0..87.0 TF96-87 1SAZ911201R1005 H448302
100-250 100-250 AF96-30-00-13 1SBL407001R1300 H313323
55 97 24…60 20…60 AF116-30-11-11 1SFL427001R1111 H047635 80…110 TF140DU-110 1SAZ431201R1002 H444682
100-250 100-250 AF116-30-11-13 1SFL427001R1311 H047637
07
75 132 24…60 20…60 AF140-30-11-11 1SFL447001R1111 H047706 100…135 TF140DU-135 1SAZ431201R1003 H444683
100-250 100-250 AF140-30-11-13 1SFL447001R1311 H047694
90 160 24…60 20…60 AF190-30-11-11 1SFL487002R1111 H048041 130…175 TA200DU-175 1SAZ421201R1005 140254
100-250 100-250 AF190-30-11-13 1SFL487002R1311 H048043
110 195 24…60 20…60 AF205-30-11-11 1SFL527002R1111 H048054 150…200 TA200DU-200 1SAZ421201R1006 140255
100-250 100-250 AF205-30-11-13 1SFL527002R1311 H048056
(1) Pour les autres tensions de commande voir les pages "Contacteurs tripolaires - références de commande".
Note : Pour les puissances supérieures à 110 kW voir "Démarreurs directs protégés par relais de protection électroniques".
