ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/31

—

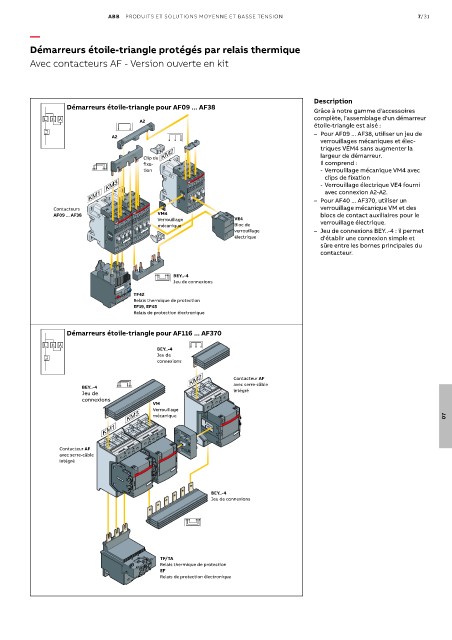

Démarreurs étoile-triangle protégés par relais thermique

Avec contacteurs AF - Version ouverte en kit

Description
Démarreurs étoile-triangle pour AF09 ... AF38
Grâce à notre gamme d'accessoires
L Y A2 complète, l'assemblage d'un démarreur
étoile-triangle est aisé :
– Pour AF09 ... AF38, utiliser un jeu de
A2
verrouillages mécaniques et élec-
KM2 triques VEM4 sans augmenter la
Clip de largeur de démarreur.
fixa- Il comprend :
tion - Verrouillage mécanique VM4 avec
clips de fixation
KM3 - Verrouillage électrique VE4 fourni
avec connexion A2-A2.
KM1 – Pour AF40 ... AF370, utiliser un
Contacteurs verrouillage mécanique VM et des
AF09 ... AF38 VM4 blocs de contact auxiliaires pour le
Verrouillage VE4 verrouillage électrique.
mécanique Bloc de
verrouillage – Jeu de connexions BEY..-4 : il permet
électrique d'établir une connexion simple et
sûre entre les bornes principales du
contacteur.

BEY..-4
Jeu de connexions
TF42
Relais thermique de protection
EF19, EF45
Relais de protection électronique

Démarreurs étoile-triangle pour AF116 ... AF370
L Y
BEY..-4
Jeu de
connexions
KM2 Contacteur AF
BEY..-4 avec serre-câble
Jeu de intégré
connexions
VM
KM3 Verrouillage 07
mécanique
KM1

Contacteur AF
avec serre-câble
intégré

BEY..-4
Jeu de connexions

TF/TA
Relais thermique de protection
EF
Relais de protection électronique
