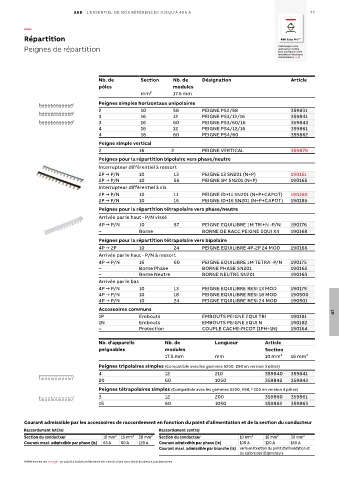

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 77

—

Répartition
Peignes de répartition Téléchargez notre
application mobile
pour configurer votre
installation électrique
résidentielle (p. 4, 5)

Nb. de Section Nb. de Désignation Article
pôles modules
mm² 17.5 mm
Peignes simples horizontaux unipolaires
N L1 N L1 N L1 N L1 N L1 N L1....
2 10 58 PEIGNE PS2/58 359831
L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3....
3 16 12 PEIGNE PS3/12/16 359841
3 16 60 PEIGNE PS3/60/16 359843
N L1 L2 L3 N L1 L2 L3 N L1 L2 L3....
4 16 12 PEIGNE PS4/12/16 359861
4 16 60 PEIGNE PS4/60 359862
Peigne simple vertical
2 16 2 PEIGNE VERTICAL 359879
Peignes pour la répartition bipolaire vers phase/neutre
Interrupteur différentiel à ressort
2P → P/N 10 13 PEIGNE 13 SN201 (N+P) 190161
2P → P/N 10 56 PEIGNE 1M SN201 (N+P) 190165
Interrupteur différentiel à vis
2P → P/N 10 11 PEIGNE ID+11 SN201 (N+P+CAPOT) 190160
2P → P/N 10 16 PEIGNE ID+16 SN201 (N+P+CAPOT) 190185
Peignes pour la répartition tétrapolaire vers phase/neutre
Arrivée par le haut - P/N vissé
4P → P/N 10 57 PEIGNE EQUILIBRE 1M TRI+N -P/N 190176
– Borne BORNE DE RACC PEIGNE EQUI X4 190168
Peignes pour la répartition tétrapolaire vers bipolaire
4P → 2P 10 24 PEIGNE EQUILIBRE 4P-2P 24 MOD 190166
Arrivée par le haut - P/N à ressort
4P → P/N 16 60 PEIGNE EQUILIBRE 1M TETRA -P/N 190175
– Borne Phase BORNE PHASE SN201 190162
– Borne Neutre BORNE NEUTRE SN201 190163
Arrivée par le bas
4P → P/N 10 13 PEIGNE EQUILIBRE RESI 13 MOD 190179
4P → P/N 10 18 PEIGNE EQUILIBRE RESI 18 MOD 190500
4P → P/N 10 24 PEIGNE EQUILIBRE RESI 24 MOD 190501
Accessoires communs 07
1P Embouts EMBOUTS PEIGNE EQUI TRI 190181
1N Embouts EMBOUTS PEIGNE EQUI N 190182
– Protection COUPLE CACHE-PICOT (1PH+1N) 190164

Nb. d'appareils Nb. de Longueur Article
peignables modules Section
17.5 mm mm 10 mm² 16 mm²
Peignes tripolaires simples (Compatible avec les gammes S200, E90 en version 3 pôles)
4 12 210 359840 359841
L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3....
20 60 1050 359842 359843
Peignes tétrapolaires simples (Compatible avec les gammes S200, E90, F200 en version 4 pôles)
3 12 200 359860 359861
N L1 L2 L3 N L1 L2 L3 N L1 L2 L3....
15 60 1050 359862 359863

Courant admissible par les accessoires de raccordement en fonction du point d'alimentation et de la section du conducteur
Raccordement latéral Raccordement central
Section du conducteur 10 mm² 16 mm² 30 mm² Section du conducteur 10 mm² 16 mm² 30 mm²
Courant maxi. admissible par phase (Is) 63 A 80 A 120 A Courant admissible par phase (Ie) 100 A 120 A 160 A
Courant maxi. admissible par branche (Is) varie en fonction du point d'alimentation et
du calibre des disjoncteurs
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
