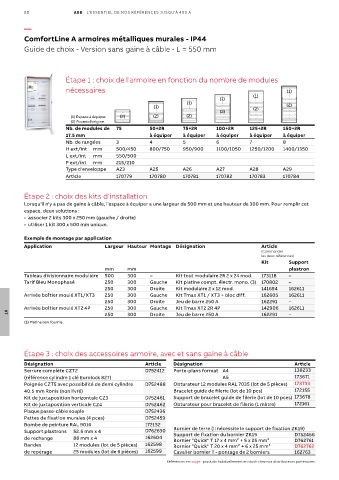

ComfortLine A armoires métalliques murales - IP44
Guide de choix - Version sans gaine à câble - L = 550 mm

Étape 1 : choix de l'armoire en fonction du nombre de modules

nécessaires (1)
(1)
(1)
(1)
(1) (2) (2)
(2)
(1) Espace à équiper. (2) (2) (2)
(2) Fourni d'origine.
Nb. de modules de 75 50+2R 75+2R 100+2R 125+2R 150+2R
17.5 mm à équiper à équiper à équiper à équiper à équiper
Nb. de rangées 3 4 5 6 7 8
H ext/int mm 500/450 800/750 950/900 1100/1050 1250/1200 1400/1350
L ext/int mm 550/500
P ext/int mm 215/210
Type d'enveloppe A23 A25 A26 A27 A28 A29
Article 170779 170780 170781 170782 170783 170784

Étape 2 : choix des kits d'installation
Lorsqu'il n'y a pas de gaine à câble, l'espace à équiper a une largeur de 500 mm et une hauteur de 300 mm. Pour remplir cet
espace, deux solutions :
• associer 2 kits 300 x 250 mm (gauche / droite)
• utiliser 1 kit 300 x 500 mm unique.

Exemple de montage par application
Application Largeur Hauteur Montage Désignation Article
(Commander
les deux références)
Kit Support
mm mm plastron
Tableau divisionnaire modulaire 500 300 – Kit tout modulaire 2R 2 x 24 mod. 173118 –
Tarif Bleu Monophasé 250 300 Gauche Kit platine compt. électr. mono. (3) 170802 –
250 300 Droite Kit modulaire 2 x 12 mod. 141654 162611
Arrivée boîtier moulé XT1/XT3 250 300 Gauche Kit Tmax XT1 / XT3 + bloc diff. 162605 162611
250 300 Droite Jeu de barre 250 A 162291 –
Arrivée boîtier moulé XT2 4P 250 300 Gauche Kit Tmax XT2 2R 4P 142906 162611
250 300 Droite Jeu de barre 250 A 162291 –
07
(3) Platine non fournie.

Étape 3 : choix des accessoires armoire, avec et sans gaine à câble

Désignation Article Désignation Article
Serrure complète CZT2 D752412 Porte-plans format A4 138233
(référence cylindre 1 clé Eurolock 827) A5 173671
Poignée CZT5 avec possibilité de demi cylindre D752488 Obturateur 12 modules RAL 7035 (lot de 5 pièces) 173733
40.5 mm Ronis (non livré) Bracelet guide de filerie (lot de 10 pcs) 172155
Kit de juxtaposition horizontale CZ3 D752461 Support de bracelet guide de filerie (lot de 10 pces) 173678
Kit de juxtaposition verticale CZ4 D752462 Obturateur pour bracelet de filerie (1 mètre) 172161
Plaque passe-câble souple D752436
Pattes de fixation murales (4 pces) D752459
Bombe de peinture RAL 9016 172152
Support plastrons 52.5 mm x 4 D762630 Bornier de terre (il nécessite le support de fixation ZK19)
Support de fixation du bornier ZK19
D752456
de rechange 88 mm x 4 162604 Bornier "Quick" T 17 x 4 mm² + 5 x 25 mm² D762761
Bandes 12 modules (lot de 5 pièces) 162598 Bornier "Quick" T 20 x 4 mm² + 6 x 25 mm² D762762
de repérage 25 modules (lot de 6 pièces) 162599 Cavalier bornier T - pontage de 2 borniers 162763
