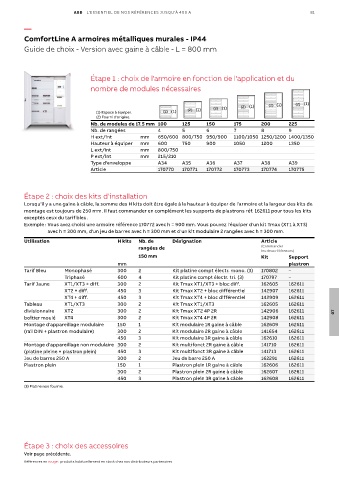

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 81

—

ComfortLine A armoires métalliques murales - IP44
Guide de choix - Version avec gaine à câble - L = 800 mm

Étape 1 : choix de l'armoire en fonction de l'application et du
nombre de modules nécessaires

(1) Espace à équiper. (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1)
(2) Fourni d'origine.
Nb. de modules de 17.5 mm 100 125 150 175 200 225
Nb. de rangées 4 5 6 7 8 9
H ext/int mm 650/600 800/750 950/900 1100/1050 1250/1200 1400/1350
Hauteur à équiper mm 600 750 900 1050 1200 1350
L ext/int mm 800/750
P ext/int mm 215/210
Type d'enveloppe A34 A35 A36 A37 A38 A39
Article 170770 170771 170772 170773 170774 170775

Étape 2 : choix des kits d'installation
Lorsqu'il y a une gaine à câble, la somme des H kits doit être égale à la hauteur à équiper de l'armoire et la largeur des kits de
montage est toujours de 250 mm. Il faut commander en complément les supports de plastrons réf. 162611 pour tous les kits
exceptés ceux du tarif bleu.
Exemple : Vous avez choisi une armoire référence 170772 avec h = 900 mm. Vous pouvez l'équiper d'un kit Tmax (XT1 à XT3)
avec h = 300 mm, d'un jeu de barres avec h = 300 mm et d'un kit modulaire 2 rangées avec h = 300 mm.
Utilisation H kits Nb. de Désignation Article
rangées de (Commander
les deux références)
150 mm Kit Support
mm plastron
Tarif Bleu Monophasé 300 2 Kit platine compt électr. mono. (3) 170802 –
Triphasé 600 4 Kit platine compt électr. tri. (3) 170797 –
Tarif Jaune XT1/XT3 + diff. 300 2 Kit Tmax XT1/XT3 + bloc diff. 162605 162611
XT2 + diff. 450 3 Kit Tmax XT2 + bloc différentiel 142907 162611
XT4 + diff. 450 3 Kit Tmax XT4 + bloc différentiel 142909 162611
Tableau XT1/XT3 300 2 Kit Tmax XT1/XT3 162605 162611
divisionnaire XT2 300 2 Kit Tmax XT2 4P 2R 142906 162611 07
boîtier moulé XT4 300 2 Kit Tmax XT4 4P 2R 142908 162611
Montage d'appareillage modulaire 150 1 Kit modulaire 1R gaine à câble 162609 162611
(rail DIN + plastron modulaire) 300 2 Kit modulaire 2R gaine à câble 141654 162611
450 3 Kit modulaire 3R gaine à câble 162610 162611
Montage d'appareillage non modulaire 300 2 Kit multifonct 2R gaine à câble 141710 162611
(platine pleine + plastron plein) 450 3 Kit multifonct 3R gaine à câble 141713 162611
Jeu de barres 250 A 300 2 Jeu de barre 250 A 162291 162611
Plastron plein 150 1 Plastron plein 1R gaine à câble 162606 162611
300 2 Plastron plein 2R gaine à câble 162607 162611
450 3 Plastron plein 3R gaine à câble 162608 162611
(3) Platine non fournie.

Étape 3 : choix des accessoires
Voir page précédente.
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
