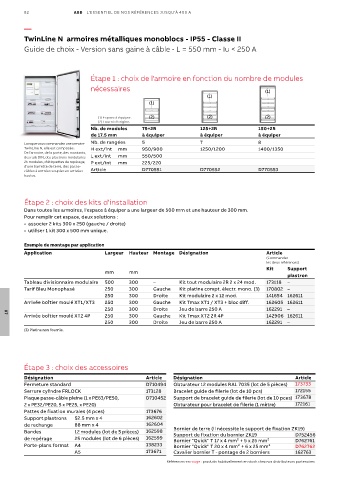

82 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

TwinLine N armoires métalliques monoblocs - IP55 - Classe II
Guide de choix - Version sans gaine à câble - L = 550 mm - Iu < 250 A

Étape 1 : choix de l'armoire en fonction du nombre de modules
nécessaires (1)
(1)
(1)

(1) Espace à équiper. (2) (2) (2)
(2) Fourni d'origine.
Nb. de modules 75+2R 125+2R 150+2R
de 17.5 mm à équiper à équiper à équiper
Lorsque vous commandez une armoire Nb. de rangées 5 7 8
TwinLine N, elle est composée : H ext/int mm 950/900 1250/1200 1400/1350
De l'armoire, de la porte, des montants,
des rails DIN, des plastrons modulaires L ext/int mm 550/500
25 modules, d'étiquettes de repérage, P ext/int mm 225/220
d'une barrette de terre, des passe-
câbles à entrées souples en arrivées Article D770551 D770552 D770553
hautes.

Étape 2 : choix des kits d'installation
Dans toutes les armoires, l'espace à équiper a une largeur de 500 mm et une hauteur de 300 mm.
Pour remplir cet espace, deux solutions :
• associer 2 kits 300 x 250 (gauche / droite)
• utiliser 1 kit 300 x 500 mm unique.

Exemple de montage par application
Application Largeur Hauteur Montage Désignation Article
(Commander
les deux références)
Kit Support
mm mm
plastron
Tableau divisionnaire modulaire 500 300 – Kit tout modulaire 2R 2 x 24 mod. 173118 –
Tarif Bleu Monophasé 250 300 Gauche Kit platine compt. électr. mono. (3) 170802 –
250 300 Droite Kit modulaire 2 x 12 mod. 141654 162611
Arrivée boîtier moulé XT1/XT3 250 300 Gauche Kit Tmax XT1 / XT3 + bloc diff. 162605 162611
250 300 Droite Jeu de barre 250 A 162291 –
Arrivée boîtier moulé XT2 4P 250 300 Gauche Kit Tmax XT2 2R 4P 142906 162611
07
250 300 Droite Jeu de barre 250 A 162291 –
(3) Platine non fournie.

Étape 3 : choix des accessoires
Désignation Article Désignation Article
Fermeture standard D710494 Obturateur 12 modules RAL 7035 (lot de 5 pièces) 173733
Serrure cylindre FRLOCK 173128 Bracelet guide de filerie (lot de 10 pcs) 172155
Plaque passe-câble pleine (1 x PE63/PE50, D710452 Support de bracelet guide de filerie (lot de 10 pces) 173678
2 x PE32/PE20, 5 x PE25, x PE20) Obturateur pour bracelet de filerie (1 mètre) 172161
Pattes de fixation murales (4 pces) 173676
Support plastrons 52.5 mm x 4 162602
de rechange 88 mm x 4 162604
Bandes 12 modules (lot de 5 pièces) 162598 Bornier de terre (il nécessite le support de fixation ZK19)
D752456
Support de fixation du bornier ZK19
de repérage 25 modules (lot de 6 pièces) 162599 Bornier "Quick" T 17 x 4 mm² + 5 x 25 mm² D762761
Porte-plans format A4 138233 Bornier "Quick" T 20 x 4 mm² + 6 x 25 mm² D762762
A5 173671 Cavalier bornier T - pontage de 2 borniers 162763
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
