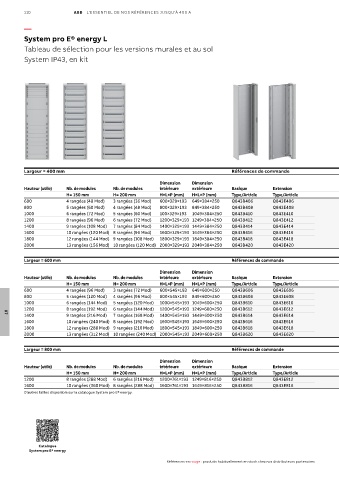

110 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A
—
System pro E® energy L
Tableau de sélection pour les versions murales et au sol
System IP43, en kit
Largeur = 400 mm Références de commande
Passe-câbles
Dimension Dimension Passe-câbles grande ouverture Type de plaques Porte Porte Gaine à câbles
Hauteur (utile) Nb. de modules Nb. de modules intérieure extérieure Basique Extension haut/bas Type de plaques haut/bas grande ouverture Socle métallique transparente intégrée
H= 150 mm H= 200 mm H×L×P (mm) H×L×P (mm) Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article
600 4 rangées (48 Mod) 3 rangées (36 Mod) 600×329×193 649×384×250 Q843B406 Q843E406 Q855D406 Q855G406
800 5 rangées (60 Mod) 4 rangées (48 Mod) 800×329×193 849×384×250 Q843B408 Q843E408 Q855D408 Q855G408
1000 6 rangées (72 Mod) 5 rangées (60 Mod) 100×329×193 1049×384×250 Q843B410 Q843E410 Q855D410 Q855G410
1200 8 rangées (96 Mod) 6 rangées (72 Mod) 1200×329×193 1249×384×250 Q843B412 Q843E412 Q843T411 Voir page Q843T421 Voir page Q855P401 Q855D412 Q855G412
1400 9 rangées (108 Mod) 7 rangées (84 Mod) 1400×329×193 1449×384×250 Q843B414 Q843E414 Passe-câbles Passe-câbles Q855D414 Q855G414
1600 10 rangées (120 Mod) 8 rangées (96 Mod) 1600×329×193 1649×384×250 Q843B416 Q843E416 Q855D416 Q855G416
1800 12 rangées (144 Mod) 9 rangées (108 Mod) 1800×329×193 1849×384×250 Q843B418 Q843E418 Q855D418 Q855G418
2000 13 rangées (156 Mod) 10 rangées (120 Mod) 2000×329×193 2049×384×250 Q843B420 Q843E420 Q855D420 Q855G420
Largeur = 600 mm Références de commande
Passe-câbles
Dimension Dimension Passe-câbles grande ouverture Type de plaques Porte Porte Gaine à câbles
Hauteur (utile) Nb. de modules Nb. de modules intérieure extérieure Basique Extension haut/bas Type de plaques haut/bas grande ouverture Socle métallique transparente intégrée
H= 150 mm H= 200 mm H×L×P (mm) H×L×P (mm) Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article
600 4 rangées (96 Mod) 3 rangées (72 Mod) 600×545×193 649×600×250 Q843B606 Q843E606 Q855D606 Q855G606
800 5 rangées (120 Mod) 4 rangées (96 Mod) 800×545×193 849×600×250 Q843B608 Q843E608 Q855D608 Q855G608
1000 6 rangées (144 Mod) 5 rangées (120 Mod) 1000×545×193 1049×600×250 Q843B610 Q843E610 Q855D610 Q855G610
1200 8 rangées (192 Mod) 6 rangées (144 Mod) 1200×545×193 1249×600×250 Q843B612 Q843E612 Voir page Voir page Q855D612 Q855G612
1400 9 rangées (216 Mod) 7 rangées (168 Mod) 1400×545×193 1449×600×250 Q843B614 Q843E614 Q843T611 Passe-câbles Q843T621 Passe-câbles Q855P601 Q855D614 Q855G614
07
1600 10 rangées (240 Mod) 8 rangées (192 Mod) 1600×545×193 1649×600×250 Q843B616 Q843E616 Q855D616 Q855G616
1800 12 rangées (288 Mod) 9 rangées (216 Mod) 1800×545×193 1849×600×250 Q843B618 Q843E618 Q855D618 Q855G618
2000 13 rangées (312 Mod) 10 rangées (240 Mod) 2000×545×193 2049×600×250 Q843B620 Q843E620 Q855D620 Q855G620
Largeur = 800 mm Références de commande
Passe-câbles
Dimension Dimension Passe-câbles grande ouverture Type de plaques Porte Porte Gaine à câbles
Hauteur (utile) Nb. de modules Nb. de modules intérieure extérieure Basique Extension haut/bas Type de plaques haut/bas grande ouverture Socle métallique transparente intégrée
H= 150 mm H= 200 mm H×L×P (mm) H×L×P (mm) Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article Type/Article
1200 8 rangées (288 Mod) 6 rangées (216 Mod) 1200×761×193 1249×816×250 Q843B812 Q843E812 Voir page Voir page Q855D812 Q855G812 Q830I212
1600 10 rangées (360 Mod) 8 rangées (288 Mod) 1600×761×193 1649×816×250 Q843B816 Q843E816 Q843T811 Passe-câbles Q843T821 Passe-câbles Q855P801 Q855D816 Q855G816 Q830I216
D’autres tailles disponible sur la catalogue System pro E® energy.
Catalogue
System pro E® energy
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
