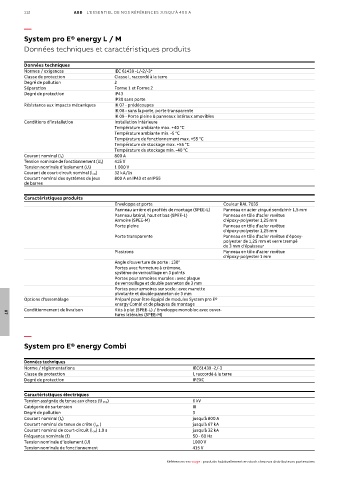

112 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

System pro E® energy L / M
Données techniques et caractéristiques produits

Données techniques
Normes / exigences IEC 61439 -1/-2/-3*
Classe de protection Classe I, raccordé à la terre
Degré de pollution 2
Séparation Forme 1 et Forme 2
Degré de protection IP43
IP30 sans porte
Résistance aux impacts mécaniques IK 07 - prédécoupes
IK 08 - sans la porte, porte transparente
IK 09 - Porte pleine & panneaux latéraux amovibles
Conditions d’installation Installation intérieure
Température ambiante max. +40 °C
Température ambiante min. -5 °C
Température de fonctionnement max. +55 °C
Température de stockage max. +55 °C
Température de stockage min. -40 °C
Courant nominal (I n) 800 A
Tension nominale de fonctionnement (U e) 415 V
Tension nominale d’isolement (U i) 1 000 V
Courant de court-circuit nominal (I cw) 32 kA/1s
Courant nominal des systèmes de jeux 800 A en IP43 et enIP55
de barres

Caractéristiques produits
Enveloppe et porte Couleur RAL 7035
Panneau arrière et profilés de montage (SPEE-L) Panneau en acier zingué sendzimir 1,5 mm
Panneau latéral, haut et bas (SPEE-L) Panneau en tôle d'acier revêtue
Armoire (SPEE-M) d'époxy-polyester 1,25 mm
Porte pleine Panneau en tôle d'acier revêtue
d'époxy-polyester 1,25 mm
Porte transparente Panneau en tôle d'acier revêtue d'époxy-
polyester de 1,25 mm et verre trempé
de 3 mm d'épaisseur
Plastrons Panneau en tôle d'acier revêtue
d'époxy-polyester 1 mm
Angle d'ouverture de porte : 130°
Portes avec fermeture à crémone,
système de verrouillage en 3 points
Portes pour armoires murales : avec plaque
de verrouillage et double panneton de 3 mm
Portes pour armoires sur socle : avec manette
pivotante et double panneton de 3 mm
Options d'assemblage Préparé pour être équipé de modules System pro E®
energy Combi et de plaques de montage
Conditionnement de livraison Kits à plat (SPEE-L) / Enveloppe monobloc avec ouver-
tures latérales (SPEE-M)
07

—
System pro E® energy Combi

Données techniques
Norme / réglementations IEC61439 -2/-3
Classe de protection I, raccordé à la terre
Degré de protection IP2XC

Caractéristiques électriques
Tension assignée de tenue aux chocs (U imp) 6 kV
Catégorie de surtension III
Degré de pollution 3
Courant nominal (I n) jusqu’à 800 A
Courant nominal de tenue de crête (I pk ) jusqu’à 67 kA
Courant nominal de court-circuit (I cw) 1.0 s jusqu’à 32 kA
Fréquence nominale (f) 50 - 60 Hz
Tension nominale d’isolement (U) 1000 V
Tension nominale de fonctionnement 415 V

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
