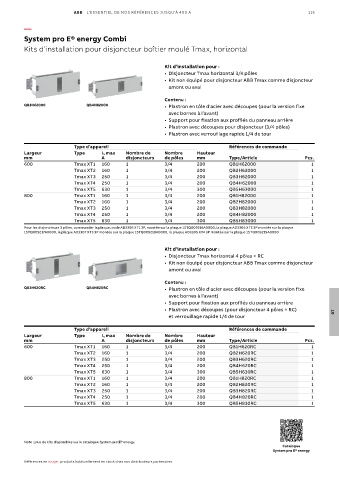

Page 117 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 115

—

System pro E® energy Combi
Kits d’installation pour disjoncteur boîtier moulé Tmax, horizontal

Kit d’installation pour :
• Disjoncteur Tmax horizontal 3/4 pôles
• Kit non équipé pour disjoncteur ABB Tmax comme disjoncteur
amont ou aval

Contenu :
QB3H62000 QB4H82000 • Plastron en tôle d'acier avec découpes (pour la version fixe
avec bornes à l’avant)
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes pour disjoncteur (3/4 pôles)
• Plastron avec verrouillage rapide 1/4 de tour

Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 Tmax XT1 160 1 3/4 200 QB1H62000 1
Tmax XT2 160 1 3/4 200 QB2H62000 1
Tmax XT3 250 1 3/4 200 QB3H62000 1
Tmax XT4 250 1 3/4 200 QB4H62000 1
Tmax XT5 630 1 3/4 300 QB5H63000 1
800 Tmax XT1 160 1 3/4 200 QB1H82000 1
Tmax XT2 160 1 3/4 200 QB2H82000 1
Tmax XT3 250 1 3/4 200 QB3H82000 1
Tmax XT4 250 1 3/4 200 QB4H82000 1
Tmax XT5 630 1 3/4 300 QB5H83000 1
Pour les disjoncteurs 3 pôles, commander la plaque, code AD3305 XT1 3P, montée sur la plaque 1STQ009216A0000, la plaque AD3306 XT2 3P montée sur la plaque
1STQ009217A0000, la plaque AD3307 XT3 3P montée sur la plaque 1STQ009218A0000, la plaque AD3305 XT4 3P montée sur la plaque 1STQ009219A0000.

Kit d’installation pour :
• Disjoncteur Tmax horizontal 4 pôles + RC
• Kit non équipé pour disjoncteur ABB Tmax comme disjoncteur
amont ou aval

Contenu :
QB3H620RC QB4H820RC • Plastron en tôle d'acier avec découpes (pour la version fixe
avec bornes à l’avant)
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes (pour disjoncteur 4 pôles + RC) 07
et verrouillage rapide 1/4 de tour

Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 Tmax XT1 160 1 3/4 200 QB1H620RC 1
Tmax XT2 160 1 3/4 200 QB2H620RC 1
Tmax XT3 250 1 3/4 200 QB3H620RC 1
Tmax XT4 250 1 3/4 200 QB4H620RC 1
Tmax XT5 630 1 3/4 300 QB5H630RC 1
800 Tmax XT1 160 1 3/4 200 QB1H820RC 1
Tmax XT2 160 1 3/4 200 QB2H820RC 1
Tmax XT3 250 1 3/4 200 QB3H820RC 1
Tmax XT4 250 1 3/4 200 QB4H820RC 1
Tmax XT5 630 1 3/4 300 QB5H830RC 1

Note : plus de kits disponibles sur le catalogue System pro E® energy.
Catalogue
System pro E® energy

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
