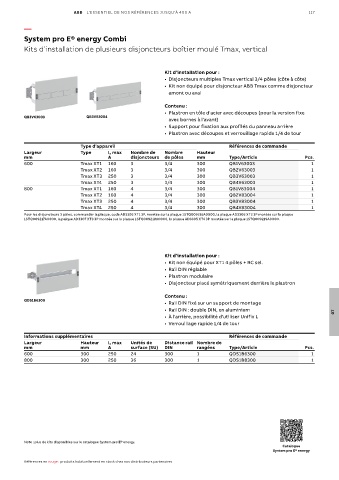

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 117

—

System pro E® energy Combi
Kits d’installation de plusieurs disjoncteurs boîtier moulé Tmax, vertical

Kit d’installation pour :
• Disjoncteurs multiples Tmax vertical 3/4 pôles (côte à côte)
• Kit non équipé pour disjoncteur ABB Tmax comme disjoncteur
amont ou aval
Contenu :
• Plastron en tôle d'acier avec découpes (pour la version fixe
QB3V63003 QB3V83004
avec bornes à l’avant)
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes et verrouillage rapide 1/4 de tour
Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 Tmax XT1 160 3 3/4 300 QB1V63003 1
Tmax XT2 160 3 3/4 300 QB2V63003 1
Tmax XT3 250 3 3/4 300 QB3V63003 1
Tmax XT4 250 3 3/4 300 QB4V63003 1
800 Tmax XT1 160 4 3/4 300 QB1V83004 1
Tmax XT2 160 4 3/4 300 QB2V83004 1
Tmax XT3 250 4 3/4 300 QB3V83004 1
Tmax XT4 250 4 3/4 300 QB4V83004 1
Pour les disjoncteurs 3 pôles, commander la plaque, code AD3305 XT1 3P, montée sur la plaque 1STQ009216A0000, la plaque AD3306 XT2 3P montée sur la plaque
1STQ009217A0000, la palque AD3307 XT3 3P montée sur la plaque 1STQ009218A0000, la plaque AD3305 XT4 3P montée sur la plaque 1STQ009219A0000.

Kit d’installation pour :
• Kit non équipé pour XT1 4 pôles + RC sel.
• Rail DIN réglable
• Plastron modulaire
• Disjoncteur placé symétriquement derrière le plastron

Contenu :
QDS1B6300
• Rail DIN fixé sur un support de montage
• Rail DIN : double DIN, en aluminium 07
• À l’arrière, possibilité d'utiliser Unifix L
• Verrouillage rapide 1/4 de tour

Informations supplémentaires Références de commande
Largeur Hauteur I n max Unités de Distance rail Nombre de
mm mm A surface (SU) DIN rangées Type/Article Pcs.
600 300 250 24 300 1 QDS1B6300 1
800 300 250 36 300 1 QDS1B8300 1

Note : plus de kits disponibles sur le catalogue System pro E® energy.
Catalogue
System pro E® energy

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
