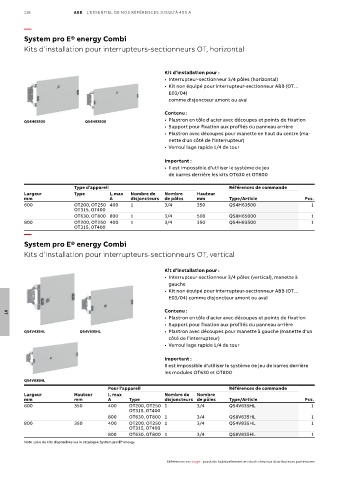

118 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

System pro E® energy Combi
Kits d’installation pour interrupteurs-sectionneurs OT, horizontal

Kit d’installation pour :
• Interrupteur-sectionneur 3/4 pôles (horizontal)
• Kit non équipé pour interrupteur-sectionneur ABB (OT…
E03/04)
comme disjoncteur amont ou aval

Contenu :
QS4H63500 QS4H83500 • Plastron en tôle d'acier avec découpes et points de fixation
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes pour manette en haut du centre (ma-
nette d'un côté de l'interrupteur)
• Verrouillage rapide 1/4 de tour

Important :
• Il est impossible d'utiliser le système de jeu
de barres derrière les kits OT630 et OT800
Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 OT200, OT250 400 1 3/4 350 QS4H63500 1
OT315, OT400
OT630, OT800 800 1 3/4 500 QS8H65000 1
800 OT200, OT250 400 1 3/4 350 QS4H83500 1
OT315, OT400
—
System pro E® energy Combi

Kits d’installation pour interrupteurs-sectionneurs OT, vertical

Kit d’installation pour :
• Interrupteur-sectionneur 3/4 pôles (vertical), manette à
gauche
• Kit non équipé pour interrupteur-sectionneur ABB (OT…
E03/04) comme disjoncteur amont ou aval

Contenu :
07
• Plastron en tôle d'acier avec découpes et points de fixation
• Support pour fixation aux profilés du panneau arrière
QS4V435HL QS4V635HL • Plastron avec découpes pour manette à gauche (manette d'un
côté de l'interrupteur)
• Verrouillage rapide 1/4 de tour

Important :
Il est impossible d'utiliser le système de jeu de barres derrière
les modules OT630 et OT800
QS4V835HL
Pour l'appareil Références de commande
Largeur Hauteur I n max Nombre de Nombre
mm mm A Type disjoncteurs de pôles Type/Article Pcs.
600 350 400 OT200, OT250 1 3/4 QS4V635HL 1
OT315, OT400
800 OT630, OT800 1 3/4 QS8V635HL 1
800 350 400 OT200, OT250 1 3/4 QS4V835HL 1
OT315, OT400
800 OT630, OT800 1 3/4 QS8V835HL 1
Note : plus de kits disponibles sur le catalogue System pro E® energy.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
