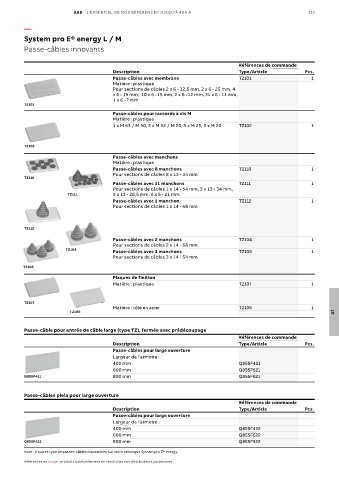

Page 115 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 113

—

System pro E® energy L / M
Passe-câbles innovants

Références de commande
Description Type/Article Pcs.
Passe-câbles avec membrane TZ101 1
Matière : plastique
Pour sections de câbles 2 x 6 - 32,5 mm, 2 x 6 - 25 mm, 4
x 6 - 19 mm, 10 x 6 - 15 mm, 2 x 6 - 12 mm, 31 x 6 - 11 mm,
1 x 6 - 7 mm
TZ101
Passe-câbles pour raccords à vis M
Matière : plastique
1 x M 63 / M 50, 2 x M 32 / M 20, 5 x M 25, 5 x M 20 TZ102 1

TZ102
Passe-câbles avec manchons
Matière : plastique
Passe-câbles avec 8 manchons TZ110 1
Pour sections de câbles 8 x 13 - 34 mm
TZ110
Passe-câbles avec 11 manchons TZ111 1
Pour sections de câbles 1 x 14 - 54 mm, 3 x 13 - 34 mm,
TZ111 3 x 13 - 26,5 mm, 4 x 5 - 21 mm
Passe-câbles avec 1 manchon TZ112 1
Pour sections de câbles 1 x 14 - 68 mm

TZ112
Passe-câbles avec 2 manchons TZ104 1
Pour sections de câbles 2 x 14 - 68 mm
TZ104 Passe-câbles avec 3 manchons TZ105 1
Pour sections de câbles 3 x 14 - 54 mm
TZ105
Plaques de finition
Matière : plastique TZ107 1

TZ107
Matière : tôle en acier TZ106 1
TZ106 07

Passe-câble pour entrée de câble large (type TZ), fermée avec prédécoupage
Références de commande
Description Type/Article Pcs.
Passe-câbles pour large ouverture
Largeur de l’armoire :
400 mm Q855F421
600 mm Q855F621
Q855F421 800 mm Q855F821

Passe-câbles plein pour large ouverture
Références de commande
Description Type/Article Pcs.
Passe-câbles pour large ouverture
Largeur de l’armoire :
400 mm Q855F422
600 mm Q855F622
Q855F422 800 mm Q855F822
Note : d'autres type de passes-câbles disponibles sur notre catalogue System pro E® energy.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
