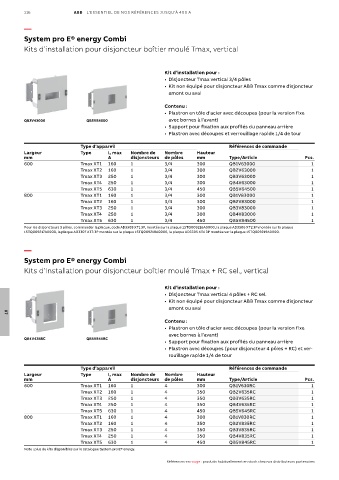

116 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

System pro E® energy Combi
Kits d’installation pour disjoncteur boîtier moulé Tmax, vertical

Kit d’installation pour :
• Disjoncteur Tmax vertical 3/4 pôles
• Kit non équipé pour disjoncteur ABB Tmax comme disjoncteur
amont ou aval

Contenu :
• Plastron en tôle d'acier avec découpes (pour la version fixe
QB3V43000 QB5V84500 avec bornes à l’avant)
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes et verrouillage rapide 1/4 de tour

Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 Tmax XT1 160 1 3/4 300 QB1V63000 1
Tmax XT2 160 1 3/4 300 QB2V63000 1
Tmax XT3 250 1 3/4 300 QB3V63000 1
Tmax XT4 250 1 3/4 300 QB4V63000 1
Tmax XT5 630 1 3/4 450 QB5V64500 1
800 Tmax XT1 160 1 3/4 300 QB1V83000 1
Tmax XT2 160 1 3/4 300 QB2V83000 1
Tmax XT3 250 1 3/4 300 QB3V83000 1
Tmax XT4 250 1 3/4 300 QB4V83000 1
Tmax XT5 630 1 3/4 450 QB5V84500 1
Pour les disjoncteurs 3 pôles, commander la plaque, code AD3305 XT1 3P, montée sur la plaque 1STQ009216A0000, la plaque AD3306 XT2 3P montée sur la plaque
1STQ009217A0000, la plaque AD3307 XT3 3P montée sur la plaque 1STQ009218A0000, la plaque AD3305 XT4 3P montée sur la plaque 1STQ009219A0000.

—
System pro E® energy Combi
Kits d’installation pour disjoncteur boîtier moulé Tmax + RC sel., vertical

Kit d’installation pour :
• Disjoncteur Tmax vertical 4 pôles + RC sel.
• Kit non équipé pour disjoncteur ABB Tmax comme disjoncteur
amont ou aval
07
Contenu :
• Plastron en tôle d'acier avec découpes (pour la version fixe
avec bornes à l’avant)
QB4V435RC QB5V845RC
• Support pour fixation aux profilés du panneau arrière
• Plastron avec découpes (pour disjoncteur 4 pôles + RC) et ver-
rouillage rapide 1/4 de tour

Type d’appareil Références de commande
Largeur Type I n max Nombre de Nombre Hauteur
mm A disjoncteurs de pôles mm Type/Article Pcs.
600 Tmax XT1 160 1 4 300 QB1V630RC 1
Tmax XT2 160 1 4 350 QB2V635RC 1
Tmax XT3 250 1 4 350 QB3V635RC 1
Tmax XT4 250 1 4 350 QB4V635RC 1
Tmax XT5 630 1 4 450 QB5V645RC 1
800 Tmax XT1 160 1 4 300 QB1V830RC 1
Tmax XT2 160 1 4 350 QB2V835RC 1
Tmax XT3 250 1 4 350 QB3V835RC 1
Tmax XT4 250 1 4 350 QB4V835RC 1
Tmax XT5 630 1 4 450 QB5V845RC 1
Note : plus de kits disponibles sur le catalogue System pro E® energy.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
