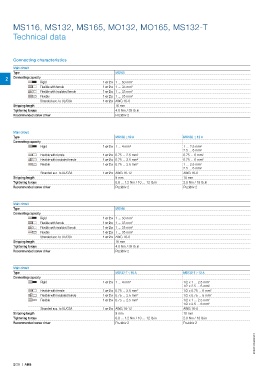

MS116, MS132, MS165, MO132, MO165, MS132-T

       Technical data





       Connecting characteristics
       Main circuit
       Type                                         MS165
    2  Connecting capacity
                   Rigid                       1 or 2 x 1 ... 50 mm²
                   Flexible with ferrule       1 or 2 x 1 ... 35 mm²
                   Flexible with insulated ferrule  1 or 2 x 1 ... 35 mm²
                   Flexible                    1 or 2 x 1 ... 35 mm²
                   Stranded acc. to UL/CSA     1 or 2 x AWG 16-0
       Stripping length                             16 mm
       Tightening torque                            4.0 Nm / 35 Ib.in
       Recommended screw driver                     Pozidriv 2



       Main circuit
       Type                                         MO132 ≤ 10 A                  MO132  ≥ 12 A
       Connecting capacity
                   Rigid                       1 or 2 x 1 ... 4 mm²               1 ... 2.5 mm²
                                                                                  2.5 ... 6 mm²
                   Flexible with ferrule       1 or 2 x 0.75 ... 2.5 mm²          0.75 ... 6 mm²
                   Flexible with insulated ferrule  1 or 2 x 0.75 ... 2.5 mm²     0.75 ... 6 mm²
                   Flexible                    1 or 2 x 0.75 ... 2.5 mm²          1 ... 2.5 mm²
                                                                                  2.5 ... 6 mm²
                   Stranded acc. to UL/CSA     1 or 2 x AWG 16-12                 AWG 16-8
       Stripping length                             9 mm                          10 mm
       Tightening torque                            0.8 ... 1.2 Nm / 10 … 12 Ib.in   2.0 Nm / 18 Ib.in
       Recommended screw driver                     Pozidriv 2                    Pozidriv 2



       Main circuit
       Type                                         MO165
       Connecting capacity
                   Rigid                       1 or 2 x 1 ... 50 mm²
                   Flexible with ferrule       1 or 2 x 1 ... 35 mm²
                   Flexible with insulated ferrule  1 or 2 x 1 ... 35 mm²
                   Flexible                    1 or 2 x 1 ... 35 mm²
                   Stranded acc. to UL/CSA     1 or 2 x AWG 16-0
       Stripping length                             16 mm
       Tightening torque                            4.0 Nm / 35 Ib.in
       Recommended screw driver                     Pozidriv 2



       Main circuit
       Type                                         MS132-T ≤ 10 A                MS132-T ≥ 12 A
       Connecting capacity
                   Rigid                       1 or 2 x 1 ... 4 mm²               1/2 x 1 ... 2.5 mm²
                                                                                  1/2 x 2.5 ... 6 mm²
                   Flexible with ferrule       1 or 2 x 0.75 ... 2.5 mm²          1/2 x 0.75 ... 6 mm²
                   Flexible with insulated ferrule  1 or 2 x 0.75 ... 2.5 mm²     1/2 x 0.75 ... 6 mm²
                   Flexible                    1 or 2 x 0.75 ... 2.5 mm²          1/2 x 1 ... 2.5 mm²
                                                                                  1/2 x 2.5 ... 6 mm²
                   Stranded acc. to UL/CSA     1 or 2 x AWG 16-12                 AWG 16-8
       Stripping length                             9 mm                          10 mm
       Tightening torque                            0.8 ... 1.2 Nm / 10 … 12 Ib.in   2.0 Nm / 18 Ib.in
       Recommended screw driver                     Pozidriv 2                    Pozidriv 2

                                                                                                                  2CDC131062C0201






       2/26  |  ABB
