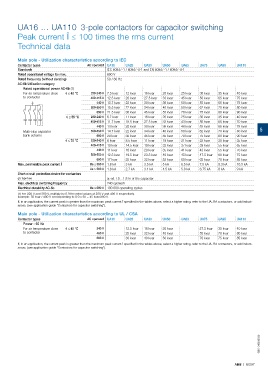

UA16 … UA110 3-pole contactors for capacitor switching

Peak current Î ≤ 100 times the rms current
Technical data

Main pole - Utilization characteristics according to IEC
Contactor types AC operated UA16 UA26 UA30 UA50 UA63 UA75 UA95 UA110
Standards IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1
Rated operational voltage Ue max. 690 V
Rated frequency (without derating) 50 / 60 Hz
AC-6b Utilization category
Rated operational power AC-6b (1)
For air temperature close θ ≤ 40 °C 230-240 V 7.5 kvar 12 kvar 16 kvar 20 kvar 25 kvar 30 kvar 35 kvar 40 kvar
to contactor 400-415 V 12.5 kvar 20 kvar 27.5 kvar 33 kvar 45 kvar 50 kvar 65 kvar 75 kvar
440 V 13.7 kvar 22 kvar 30 kvar 36 kvar 50 kvar 55 kvar 65 kvar 75 kvar
500-550 V 15.5 kvar 22 kvar 34 kvar 40 kvar 50 kvar 62 kvar 70 kvar 80 kvar
690 V 21.5 kvar 30 kvar 45 kvar 55 kvar 70 kvar 75 kvar 80 kvar 90 kvar
θ ≤ 55 °C 230-240 V 6.7 kvar 11 kvar 16 kvar 20 kvar 25 kvar 30 kvar 35 kvar 40 kvar
400-415 V 11.7 kvar 18.5 kvar 27.5 kvar 33 kvar 43 kvar 50 kvar 65 kvar 70 kvar
440 V 13 kvar 20 kvar 30 kvar 36 kvar 48 kvar 53 kvar 65 kvar 75 kvar
Multi-step capacitor 500-550 V 14.7 kvar 22 kvar 34 kvar 40 kvar 50 kvar 62 kvar 70 kvar 80 kvar 5
bank scheme 690 V 20 kvar 30 kvar 45 kvar 55 kvar 70 kvar 75 kvar 80 kvar 90 kvar
θ ≤ 70 °C 230-240 V 6 kvar 8.5 kvar 11 kvar 19 kvar 21 kvar 22 kvar 30 kvar 35 kvar
400-415 V 10 kvar 14.5 kvar 19 kvar 32 kvar 37 kvar 39 kvar 55 kvar 65 kvar
440 V 11 kvar 16 kvar 20 kvar 35 kvar 41 kvar 43 kvar 55 kvar 70 kvar
500-550 V 12.5 kvar 19.5 kvar 23.5 kvar 40 kvar 45 kvar 47.5 kvar 60 kvar 75 kvar
690 V 17 kvar 25 kvar 32 kvar 52 kvar 60 kvar 65 kvar 70 kvar 85 kvar
Max. permissible peak current Î Ue ≤ 500 V 1.8 kA 3 kA 3.5 kA 5 kA 6.5 kA 7.5 kA 9.3 kA 10.5 kA
Ue > 500 V 1.6 kA 2.7 kA 3.1 kA 4.5 kA 5.8 kA 6.75 kA 8 kA 9 kA
Short-circuit protection device for contactors
gG type fuse sized 1.5…1.8 In of the capacitor
Max. electrical switching frequency 240 cycles/h
Electrical durability AC-6b Ue ≤ 690 V 100 000 operating cycles
(1) For 220 V and 380 V, multiply by 0.9 the rated values at 230 V and 400 V respectively.
Example: 50 kvar / 400 V corresponding to 0.9 x 50 = 45 kvar/380 V.
If, in an application, the current peak is greater than the maximum peak current Î specified in the tables above, select a higher rating, refer to the UA..RA contactors, or add induct-
ances. (see application guide "Contactors for capacitor switching").
Main pole - Utilization characteristics according to UL / CSA
Contactor types AC operated UA16 UA26 UA30 UA50 UA63 UA75 UA95 UA110
Power - 60 Hz
For air temperature close θ ≤ 40 °C 240 V - 12.5 kvar 16 kvar 20 kvar - 27.5 kvar 35 kvar 40 kvar
to contactor 480 V - 25 kvar 32 kvar 40 kvar - 55 kvar 70 kvar 80 kvar
600 V - 30 kvar 40 kvar 50 kvar - 70 kvar 75 kvar 85 kvar
If, in an application, the current peak is greater than the maximum peak current Î specified in the tables above, select a higher rating, refer to the UA..RA contactors, or add induct-
ances. (see application guide "Contactors for capacitor switching").
