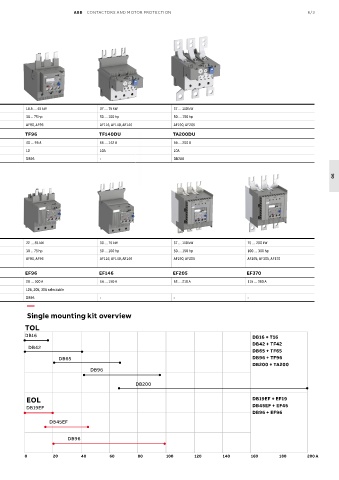

ABB  CONTACTORS AND MOTOR PROTECTION                                              6/3










 Thermal overload relays







 IEC: rated operational power AC-3  400 V  0.06 … 7.5 kW  0.06 … 7.5 kW  0.06 … 18.5 kW  11 … 37 kW  18.5 … 45 kW  37 … 75 kW  37 … 110 kW
 UL/CSA: 3-phase hp-ratings  480 V  1/2 … 10 hp  1/2 … 10 hp  1/2 … 25 hp  15 … 50 hp  30 ... 75 hp  50 … 100 hp  50 … 150 hp
 Fitting to contactors  B6, B7  AS09 … AS16  AF09 ... AF38  AF40, AF52, AF65  AF80, AF96  AF116, AF140, AF146  AF190, AF205
 Type  T16  T16  TF42  TF65  TF96   TF140DU                   TA200DU
 Current range  0.10 … 16 A  0.10 … 16 A  0.10 … 38 A  22 … 67 A  40 … 96 A  66 … 142 A  66 … 200 A
 Trip class  10  10  10  10  10     10A                       10A
 Single mounting kit  DB16  DB16  DB42  DB65  DB96  -         DB200


                                                                                                                      06




 Electronic overload relays
 with integrated CT





 IEC: rated operational power AC-3  400 V  0.06 … 7.5 kW  0.06 … 7.5 kW  4 … 22 kW  7.5 … 37 kW  22 … 55 kW  30 … 75 kW  37 … 110 kW  75 … 200 kW
 UL/CSA: 3-phase hp-ratings  480 V  1/2 … 10 hp  1/2 … 10 hp  5 … 30 hp  15 … 50 hp  30 ... 75 hp  50 … 100 hp  50 … 150 hp  100 … 300 hp
 Fitting to contactors  B6, B7, BC6, BC7, VB6, VB7,   AF09 … AF38  AF26 ... AF38  AF40, AF52, AF65  AF80, AF96  AF116, AF140, AF146  AF190, AF205  AF265, AF305, AF370
 VBC6, VBC7
 Type  E16DU  EF19  EF45  EF65  EF96  EF146                   EF205                     EF370
 Current range  0.10 … 18.9 A  0.10 … 18.9 A  9 … 45 A  20 … 70 A  20 … 100 A  54 … 150 A  63 … 210 A  115 … 380 A
 Trip class  10E, 20E, 30E selectable  10E, 20E, 30E selectable
 Single mounting kit  DB16E  DB19EF  DB45EF  -  DB96  -       -                         -
           —
           Single mounting kit overview

          TOL
 Electronic overload relays  DB16                                                         DB16 + T16
 with external separate CT  DB42                                                          DB42 + TF42
                                                                                          DB65 + TF65
                      DB65                                                                DB96 + TF96
                                                                                          DB200 + TA200
                                 DB96
 IEC: rated operational power AC-3  400 V  75 … 250 kW  132 … 400 kW  250 … 710 kW
 UL/CSA: 3-phase hp-ratings  480 V  100 … 400 hp  200 … 500 hp  600 … 900 hp  DB200
 Fitting to contactors  AF400, AF460  AF580, AF750, AF1250  AF1350, AF1650, AF2050
 Type  EF460  EF750  EF1250DU  EOL                                                        DB19EF + EF19
 Current range  150 … 500 A  250 … 800 A  375 … 1250 A  DB19EF                            DB45EF + EF45
                                                                                          DB96 + EF96
 Trip class  10E, 20E, 30E selectable
                  DB45EF


                         DB96

          0         20        40       60        80        100       120       140       160       180       200 A
