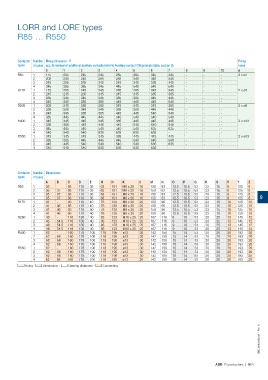

Page 163 - 1SBC104119C0202_MainCatalog_R contactors

LORR and LORE types
R85 … R550

Contactor Number Fixing dimension - F Fixing
holes
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2):

0 1 2 3 4 5 6 7 8 9 10 ø

R85 1 175 205 245 245 285 285 345 345 - - - 2 x ø7
2 205 245 245 285 285 345 345 345 - - -
3 245 285 285 345 345 345 385 445 - - -
4 345 385 385 345 445 540 540 540 - - -
R170 1 175 205 245 245 285 285 345 345 - - - 2 x ø7
2 245 245 285 345 345 345 385 385 - - -
3 285 345 345 345 385 385 445 445 - - -
4 345 345 385 385 445 445 445 540 - - -
R260 1 205 245 285 285 345 345 345 385 - - - 2 x ø9
2 285 285 345 345 385 385 445 445 - - -
3 345 345 385 385 445 445 540 540 - - -
4 385 445 445 445 540 540 540 540 - - -
R400 1 345 345 345 345 385 445 445 445 - - - 2 x ø13
2 385 385 445 445 445 540 540 540 - - -
3 445 445 540 540 540 540 635 635 - - -
4 540 540 540 635 635 635 635 - - - -
R550 1 345 345 345 345 385 445 445 445 - - - 2 x ø13
2 385 385 445 445 445 540 540 540 - - -
3 445 445 540 540 540 540 635 635 - - -
4 540 540 540 635 635 635 635 - - - -

Contactor Number Dimensions

types of poles

A B C D E H I1 K ℓ MN O P Q R S VY Z

R85 1 35 - 93 110 36 63 101 M6 x 20 16 150 83 12.5 10.5 53 23 15 8 125 8
R170 2 35 37 93 110 36 63 101 M6 x 20 16 150 83 12.5 10.5 53 23 15 8 125 8
R260 3 35 37 93 110 36 63 101 M6 x 20 16 150 83 12.5 10.5 53 23 15 8 125 8
R400 4 35 37 93 110 36 63 101 M6 x 20 16 150 83 12.5 10.5 53 23 15 8 125 8 9
R550 1 41 - 93 110 40 76 130 M8 x 20 20 150 96 12.5 10.5 53 23 15 10 125 10
2 41 46 93 110 40 76 130 M8 x 20 20 150 96 12.5 10.5 53 23 15 10 125 10
3 41 46 93 110 40 76 130 M8 x 20 20 150 96 12.5 10.5 53 23 15 10 125 10
4 41 46 93 110 40 76 130 M8 x 20 20 150 96 12.5 10.5 53 23 15 10 125 10
1 48 - 116 130 40 93 123 M10 x 25 25 167 116 9 10 53 20 25 13 145 12
2 45 54.5 116 130 40 93 123 M10 x 25 25 167 116 9 10 53 20 25 13 145 12
3 48 54.5 116 130 40 93 123 M10 x 25 25 167 116 9 10 53 20 25 13 145 12
4 48 54.5 116 130 40 93 123 M10 x 25 25 167 116 9 10 53 20 25 13 145 12
1 62 - 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
2 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
3 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
4 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
1 62 - 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
2 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
3 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20
4 62 68 160 178 100 118 195 ø13 30 142 150 15 14 53 20 20 20 193 20

Fixing - Dimensions - Clearing distances - Connecting

1SBC104010S0201 - Rev. A

ABB R contactors | 9/27
