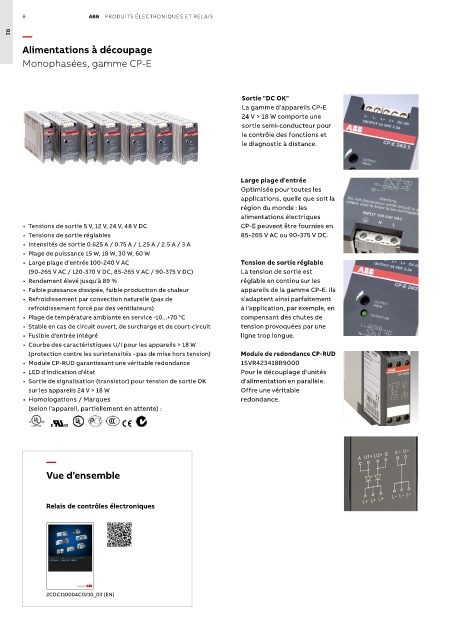

8 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
01
Alimentations à découpage

Monophasées, gamme CP-E

Sortie "DC OK"
La gamme d'appareils CP-E
24 V > 18 W comporte une
sortie semi-conducteur pour
le contrôle des fonctions et
le diagnostic à distance.

Large plage d'entrée
Optimisée pour toutes les
applications, quelle que soit la
région du monde : les
alimentations électriques
• Tensions de sortie 5 V, 12 V, 24 V, 48 V DC CP-E peuvent être fournies en
• Tensions de sortie réglables 85-265 V AC ou 90-375 V DC.
• Intensités de sortie 0.625 A / 0.75 A / 1.25 A / 2.5 A / 3 A
• Plage de puissance 15 W, 18 W, 30 W, 60 W
• Large plage d'entrée 100-240 V AC Tension de sortie réglable
(90-265 V AC / 120-370 V DC, 85-265 V AC / 90-375 V DC) La tension de sortie est
• Rendement élevé jusqu'à 89 % réglable en continu sur les
• Faible puissance dissipée, faible production de chaleur appareils de la gamme CP-E. Ils
• Refroidissement par convection naturelle (pas de s'adaptent ainsi parfaitement
refroidissement forcé par des ventilateurs) à l'application, par exemple, en
• Plage de température ambiante en service -10...+70 °C compensant des chutes de
• Stable en cas de circuit ouvert, de surcharge et de court-circuit tension provoquées par une
• Fusible d'entrée intégré ligne trop longue.
• Courbe des caractéristiques U/I pour les appareils > 18 W
(protection contre les surintensités - pas de mise hors tension) Module de redondance CP-RUD
• Module CP-RUD garantissant une véritable redondance 1SVR423418R9000
• LED d'indication d'état Pour le découplage d'unités
• Sortie de signalisation (transistor) pour tension de sortie OK d'alimentation en parallèle.
sur les appareils 24 V > 18 W Offre une véritable
• Homologations / Marques redondance.
(selon l'appareil, partiellement en attente) :

—
