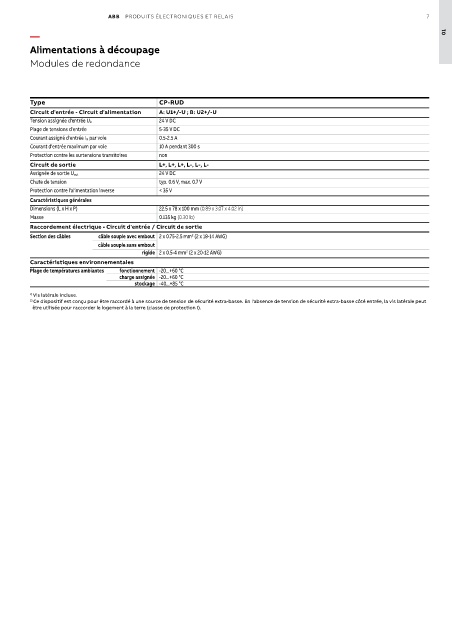

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 7

— 01
Alimentations à découpage

Modules de redondance

Type CP-RUD
Circuit d'entrée - Circuit d'alimentation A: U1+/-U ; B: U2+/-U
24 V DC
Tension assignée d'entrée U in
Plage de tensions d'entrée 5-35 V DC
Courant assigné d'entrée I in par voie 0.5-2.5 A
Courant d'entrée maximum par voie 10 A pendant 300 s
Protection contre les surtensions transitoires non
Circuit de sortie L+, L+, L+, L-, L-, L-
24 V DC
Assignée de sortie U out
Chute de tension typ. 0.6 V, max. 0.7 V
Protection contre l'alimentation inverse < 35 V
Caractéristiques générales
Dimensions (L x H x P) 22.5 x 78 x 100 mm (0.89 x 3.07 x 4.02 in)
Masse 0.135 kg (0.30 lb)
Raccordement électrique - Circuit d'entrée / Circuit de sortie
Section des câbles câble souple avec embout 2 x 0.75-2.5 mm (2 x 18-14 AWG)
2
câble souple sans embout
rigide 2 x 0.5-4 mm (2 x 20-12 AWG)
2
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -20...+60 °C
charge assignée -20...+60 °C
stockage -40...+85 °C
1) Vis latérale incluse.
2) Ce dispositif est conçu pour être raccordé à une source de tension de sécurité extra-basse. En l'absence de tension de sécurité extra-basse côté entrée, la vis latérale peut
être utilisée pour raccorder le logement à la terre (classe de protection I).
