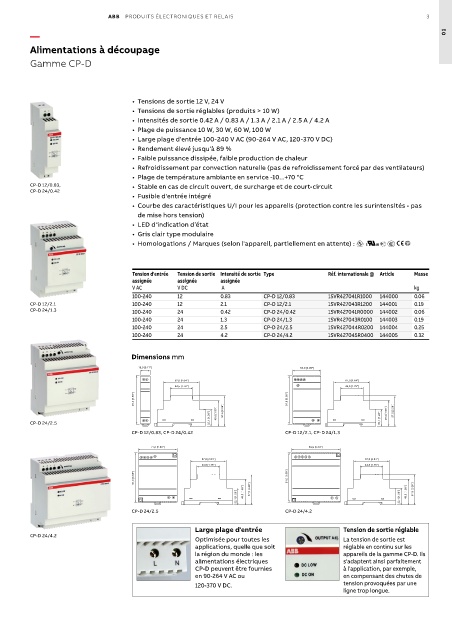

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 3

— 01
Alimentations à découpage

Gamme CP-D

• Tensions de sortie 12 V, 24 V
2CDC 271 024 F0b07 • Tensions de sortie réglables (produits > 10 W)
• Intensités de sortie 0.42 A / 0.83 A / 1.3 A / 2.1 A / 2.5 A / 4.2 A
• Plage de puissance 10 W, 30 W, 60 W, 100 W
• Large plage d'entrée 100-240 V AC (90-264 V AC, 120-370 V DC)
• Rendement élevé jusqu'à 89 %
• Faible puissance dissipée, faible production de chaleur
• Refroidissement par convection naturelle (pas de refroidissement forcé par des ventilateurs)
• Plage de température ambiante en service -10...+70 °C
CP-D 12/0.83, • Stable en cas de circuit ouvert, de surcharge et de court-circuit
CP-D 24/0.42
• Fusible d'entrée intégré
• Courbe des caractéristiques U/I pour les appareils (protection contre les surintensités - pas
de mise hors tension)
2CDC 271 025 F0b07 • Gris clair type modulaire
• LED d'indication d’état
• Homologations / Marques (selon l'appareil, partiellement en attente) :

Tension d'entrée Tension de sortie Intensité de sortie Type Réf. internationale @ Article Masse
assignée assignée assignée
V AC V DC A kg
100-240 12 0.83 CP-D 12/0.83 1SVR427041R1000 144000 0.06
CP-D 12/2.1 100-240 12 2.1 CP-D 12/2.1 1SVR427043R1200 144001 0.19
CP-D 24/1.3 100-240 24 0.42 CP-D 24/0.42 1SVR427041R0000 144002 0.06
100-240 24 1.3 CP-D 24/1.3 1SVR427043R0100 144003 0.19
100-240 24 2.5 CP-D 24/2.5 1SVR427044R0200 144004 0.25
100-240 24 4.2 CP-D 24/4.2 1SVR427045R0400 144005 0.32
2CDC 271 028 F0b07 Dimensions mm 53,0 [2.09”]

18,0 [0.71”]
67,0 [2.64”] 67,0 [2.64”]
44,5 [1.75”] 44,5 [1.75”]
91,0 [3.58”] 91,0 [3.58”]

32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 011 F0b07 32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 012 F0b07
CP-D 24/2.5
CP-D 12/0.83, CP-D 24/0.42 CP-D 12/2.1, CP-D 24/1.3
71,0 [2.80”] 89,9 [3.54”]
2CDC 271 029 F0b07 91,0 [3.58”] 67,0 [2.64”] 91,0 [3.58”] 67,0 [2.64”]
44,5 [1.75”]
44,5 [1.75”]

32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 013 F0b07 32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 014 F0b07

CP-D 24/2.5 CP-D 24/4.2
Large plage d'entrée Tension de sortie réglable
CP-D 24/4.2
Optimisée pour toutes les La tension de sortie est
applications, quelle que soit réglable en continu sur les
la région du monde : les appareils de la gamme CP-D. Ils
alimentations électriques s'adaptent ainsi parfaitement
CP-D peuvent être fournies à l'application, par exemple,
en 90-264 V AC ou en compensant des chutes de
120-370 V DC. tension provoquées par une
ligne trop longue.
