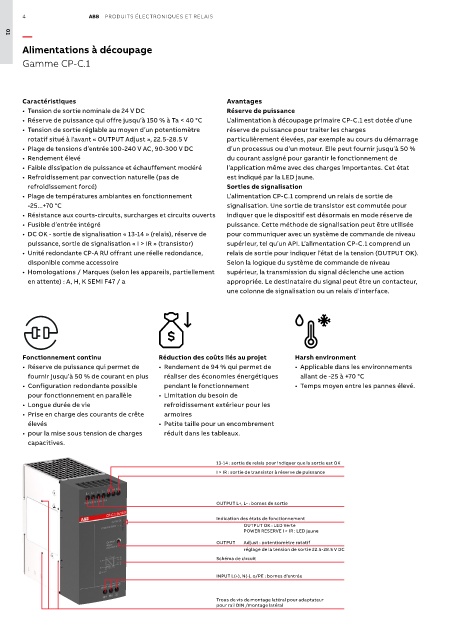

4 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
01
Alimentations à découpage

Gamme CP-C.1

Caractéristiques Avantages
• Tension de sortie nominale de 24 V DC Réserve de puissance
• Réserve de puissance qui offre jusqu’à 150 % à Ta < 40 °C L’alimentation à découpage primaire CP-C.1 est dotée d’une
• Tension de sortie réglable au moyen d’un potentiomètre réserve de puissance pour traiter les charges
rotatif situé à l’avant « OUTPUT Adjust », 22.5-28.5 V particulièrement élevées, par exemple au cours du démarrage
• Plage de tensions d’entrée 100-240 V AC, 90-300 V DC d’un processus ou d’un moteur. Elle peut fournir jusqu’à 50 %
• Rendement élevé du courant assigné pour garantir le fonctionnement de
• Faible dissipation de puissance et échauffement modéré l’application même avec des charges importantes. Cet état
• Refroidissement par convection naturelle (pas de est indiqué par la LED jaune.
refroidissement forcé) Sorties de signalisation
• Plage de températures ambiantes en fonctionnement L’alimentation CP-C.1 comprend un relais de sortie de
-25...+70 °C signalisation. Une sortie de transistor est commutée pour
• Résistance aux courts-circuits, surcharges et circuits ouverts indiquer que le dispositif est désormais en mode réserve de
• Fusible d’entrée intégré puissance. Cette méthode de signalisation peut être utilisée
• DC OK - sortie de signalisation « 13-14 » (relais), réserve de pour communiquer avec un système de commande de niveau
puissance, sortie de signalisation « I > IR » (transistor) supérieur, tel qu’un API. L’alimentation CP-C.1 comprend un
• Unité redondante CP-A RU offrant une réelle redondance, relais de sortie pour indiquer l’état de la tension (OUTPUT OK).
disponible comme accessoire Selon la logique du système de commande de niveau
• Homologations / Marques (selon les appareils, partiellement supérieur, la transmission du signal déclenche une action
en attente) : A, H, K SEMI F47 / a appropriée. Le destinataire du signal peut être un contacteur,
une colonne de signalisation ou un relais d’interface.

Fonctionnement continu Réduction des coûts liés au projet Harsh environment
• Réserve de puissance qui permet de • Rendement de 94 % qui permet de • Applicable dans les environnements
fournir jusqu’à 50 % de courant en plus réaliser des économies énergétiques allant de -25 à +70 °C
• Configuration redondante possible pendant le fonctionnement • Temps moyen entre les pannes élevé.
pour fonctionnement en parallèle • Limitation du besoin de
• Longue durée de vie refroidissement extérieur pour les
• Prise en charge des courants de crête armoires
élevés • Petite taille pour un encombrement
• pour la mise sous tension de charges réduit dans les tableaux.
capacitives.

13-14 : sortie de relais pour indiquer que la sortie est OK
I > IR : sortie de transistor à réserve de puissance

OUTPUT L+, L- : bornes de sortie

Indication des états de fonctionnement
OUTPUT OK : LED Verte
POWER RESERVE I > IR : LED jaune
OUTPUT Adjust : potentiomètre rotatif
réglage de la tension de sortie 22.5-28.5 V DC
Schéma de circuit

INPUT L(+), N(-), o/PE : bornes d’entrée

Trous de vis de montage latéral pour adaptateur
pour rail DIN /montage latéral
