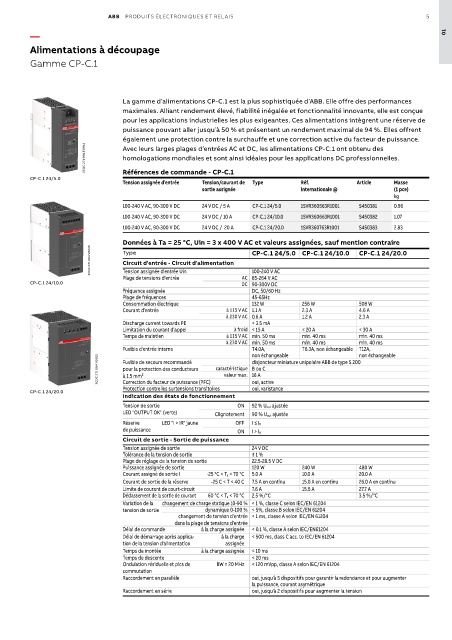

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 5

— 01
Alimentations à découpage

Gamme CP-C.1

La gamme d’alimentations CP-C.1 est la plus sophistiquée d’ABB. Elle offre des performances
maximales. Alliant rendement élevé, fiabilité inégalée et fonctionnalité innovante, elle est conçue
pour les applications industrielles les plus exigeantes. Ces alimentations intègrent une réserve de
puissance pouvant aller jusqu’à 50 % et présentent un rendement maximal de 94 %. Elles offrent
également une protection contre la surchauffe et une correction active du facteur de puissance.
2CDC 271 003 F0014 homologations mondiales et sont ainsi idéales pour les applications DC professionnelles.
Avec leurs larges plages d’entrées AC et DC, les alimentations CP-C.1 ont obtenu des

CP-C.1 24/5.0 Références de commande - CP-C.1
Tension assignée d’entrée Tension/courant de Type Réf. Article Masse
sortie assignée internationale @ (1 pce)
kg
100-240 V AC, 90-300 V DC 24 V DC / 5 A CP-C.1 24/5.0 1SVR360563R1001 S450381 0.96
100-240 V AC, 90-300 V DC 24 V DC / 10 A CP-C.1 24/10.0 1SVR360663R1001 S450382 1.07
100-240 V AC, 90-300 V DC 24 V DC / 20 A CP-C.1 24/20.0 1SVR360763R1001 S450383 2.83
Données à Ta = 25 °C, Uin = 3 x 400 V AC et valeurs assignées, sauf mention contraire
2CDC 271 003 V0015 Type CP-C.1 24/5.0 CP-C.1 24/10.0 CP-C.1 24/20.0

Circuit d'entrée - Circuit d'alimentation
100-240 V AC
Tension assignée d'entrée Uin
Plage de tensions d'entrée AC 85-264 V AC
CP-C.1 24/10.0 DC 90-300V DC
Fréquence assignée DC, 50/60 Hz
Plage de fréquences 45-65Hz
Consommation électrique 132 W 256 W 508 W
Courant d’entrée à 115 V AC 1.1 A 2.3 A 4.6 A
à 230 V AC 0.6 A 1.2 A 2.3 A
Discharge current towards PE < 3.5 mA
Limitation du courant d’appel à froid < 15 A < 20 A < 30 A
Temps de maintien à 115 V AC min. 50 ms min. 40 ms min. 40 ms
à 230 V AC min. 50 ms min. 40 ms min. 40 ms
Fusible d’entrée interne T4.0A, T6.3A, non échangeable T12A,
non échangeable
non échangeable
2CDC 271 004 V0015 Fusible de secours recommandé caractéristique B ou C
disjoncteur miniature unipolaire ABB de type S 200
pour la protection des conducteurs
valeur max. 16 A
à 1.5 mm²
Correction du facteur de puissance (PFC)
Protection contre les surtensions transitoires oui, active
oui, varistance
CP-C.1 24/20.0
Indication des états de fonctionnement
Tension de sortie ON 92 % U out ajustée
LED "OUTPUT OK" (verte) Clignotement 90 % U out ajustée
Réserve LED "I > IR" jaune OFF I ≤ I R
de puissance ON I > I R
Circuit de sortie - Sortie de puissance
Tension assignée de sortie 24 V DC
Tolérance de la tension de sortie ± 1 %
Plage de réglage de la tension de sortie 22.5-28.5 V DC
Puissance assignée de sortie 120 W 240 W 480 W
Courant assigné de sortie I -25 °C < T a < 70 °C 5.0 A 10.0 A 20.0 A
Courant de sortie de la réserve -25 C < T < 40 C 7.5 A en continu 15.0 A en continu 26.0 A en continu
Limite de courant de court-circuit 7.6 A 15.5 A 27.7 A
Déclassement de la sortie de courant 60 °C < T a < 70 °C 2.5 %/°C 3.5 %/°C
Variation de la changement de charge statique 10-90 % < 1 %, classe C selon IEC/EN 61204
tension de sortie dynamique 0-100 % < 5%, classe B selon IEC/EN 61204
changement de tension d’entrée < 1 ms, classe A selon IEC/EN 61204
dans la plage de tensions d'entrée
Délai de commande à la charge assignée < 0.1 %, classe A selon IEC/EN61204
Délai de démarrage après applica- à la charge < 500 ms, class C acc. to IEC/EN 61204
tion de la tension d'alimentation assignée
Temps de montée à la charge assignée < 10 ms
Temps de descente < 20 ms
Ondulation résiduelle et pics de BW = 20 MHz < 120 mVpp, classe A selon IEC/EN 61204
commutation
Raccordement en parallèle oui, jusqu'à 5 dispositifs pour garantir la redondance et pour augmenter
la puissance, courant asymétrique
Raccordement en série oui, jusqu'à 2 dispositifs pour augmenter la tension
