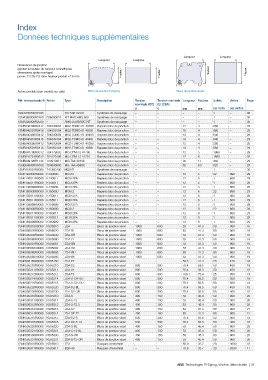

Index

Données techniques supplémentaires

Longueur Longueur
Longueur Longueur
Dimensions de jonction
(ajouter la hauteur du rail pour connaître les Hauteur
dimensions après montage) Hauteur Hauteur Hauteur
par ex. TH 35-7.5 rail = hauteur produit +7.5 mm

Autres produits (non montés sur rails) Blocs de jonction PI-Spring Blocs de jonction vissés
Réf. internationale @ Article Type Description Tension Tension nominale Longueur Hauteur Unités Unités Page
nominale (IEC) (UL/CSA)
V V mm mm par boîte par carton
1SNA235700R1500 – HTP500-V2 KIT Systèmes de marquage – – – – 1 – 30
1SNA360000R2400 036000024 KIT MAO AMS 500 Systèmes de marquage – – – – 1 – 30
1SNA360000R2500 – AMS 250 BASIC KIT Systèmes de marquage – – – – 1 – 30
1SNB040390R0412 704039004 MG2-TDMO-01 40390 Repères bloc de jonction – – 12 4 880 – 29
1SNB040391R0416 704039104 MG2-TDMO-01 40391 Repères bloc de jonction – – 16 4 880 – 29
1SNB040490R0412 704049004 MG2-TDMO-01 40490 Repères bloc de jonction – – 12 4 640 – 29
1SNB040491R0416 704049104 MG2-TDMO-01 40491 Repères bloc de jonction – – 16 4 640 – 29
1SNB040590R0412 704059004 MG2-TDMO-01 40590 Repères bloc de jonction – – 12 4 560 – 29
1SNB040591R0416 704059104 MG2-TDMO-01 40591 Repères bloc de jonction – – 16 4 560 – 29
1SNB041790R0512 704179005 MG-CPM-13 41790 Repères bloc de jonction – – 12 5 1960 – 29
1SNB041791R0612 704179106 MG-CPM-13 41791 Repères bloc de jonction – – 12 6 1680 – 29
1SNB049198R1735 704919817 MG-TAA 49198 Repères bloc de jonction – – 35 17 450 – 29
1SNB049498R8530 704949885 MG-TAA 49498 Repères bloc de jonction – – 30 8.5 825 – 29
1SNB419001R0000 741900100 MG3 KIT Systèmes de marquage – – – – 1 – 30
1SNK140000R0000 K140000 MC512 Repères bloc de jonction – – 12 5 22 990 29
1SNK140011R0000 K140011 MC512PA Repères bloc de jonction – – 12 5 1 600 29
1SNK145011R0000 K145011 MC512PA Repères bloc de jonction – – 12 5 1 600 29
1SNK149999R0000 K149999 MC512PA Repères bloc de jonction – – 12 5 1 600 29
1SNK150000R0000 K150000 MC612 Repères bloc de jonction – – 12 6 22 858 29
1SNK150011R0000 K150011 MC612PA Repères bloc de jonction – – 12 6 1 600 29
1SNK155011R0000 K155011 MC612PA Repères bloc de jonction – – 12 6 1 600 29
1SNK159999R0000 K159999 MC612PA Repères bloc de jonction – – 12 6 1 600 29
1SNK160000R0000 K160000 MC812 Repères bloc de jonction – – 12 8 22 660 29
1SNK160011R0000 K160011 MC812PA Repères bloc de jonction – – 12 8 1 600 29
1SNK165011R0000 K165011 MC812PA Repères bloc de jonction – – 12 8 1 600 29
1SNK169999R0000 K169999 MC812PA Repères bloc de jonction – – 12 8 1 600 29
1SNK505010R0000 K505010 ZS4 Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505020R0000 K505020 ZS4-BL Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505030R0000 K505030 ZS4-OR Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505060R0000 K505060 ZS4-YL Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505061R0000 K505061 ZS4-GN Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505062R0000 K505062 ZS4-RD Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505065R0000 K505065 ZS4-WH Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505066R0000 K505066 ZS4-BK Blocs de jonction vissé 1000 600 53 41.3 50 900 16
1SNK505150R0000 K505150 ZS4-PE Blocs de jonction vissé – – 59.5 41.4 20 420 16
1SNK505210R0000 K505210 ZS4-D2 Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK505211R0000 K505211 ZS4-D1 Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK505212R0000 K505212 ZS4-T3 Blocs de jonction vissé 800 300 100.1 72.4 25 350 19
1SNK505214R0000 K505214 ZS4-D-CH-UD Blocs de jonction vissé 800 300 70.4 59,5 50 500 19
1SNK505215R0000 K505215 ZS4-D-CH-DU Blocs de jonction vissé 800 300 70.4 59,5 50 500 19
1SNK505220R0000 K505220 ZS4-D2-BL Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK505230R0000 K505230 ZS4-D2-OR Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK505310R0000 K505310 ZS4-S Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505311R0000 K505311 ZS4-S-T2 Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505312R0000 K505312 ZS4-S-T2.3 Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505313R0000 K505313 ZS4-SP Blocs de jonction vissé 400 150 53 41.3 50 900 21
1SNK505314R0000 K505314 ZS4-SP-T2 Blocs de jonction vissé 400 150 53 41.3 50 900 21
1SNK505315R0000 K505315 ZS4-D2-S Blocs de jonction vissé 630 300 70.4 63.6 50 400 18
1SNK505316R0000 K505316 ZS4-D2-S-T2 Blocs de jonction vissé 630 300 70.4 63.6 50 400 18
1SNK505320R0000 K505320 ZS4-S-BL Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505321R0000 K505321 ZS4-S-T2-BL Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505330R0000 K505330 ZS4-S-OR Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505331R0000 K505331 ZS4-S-T2-OR Blocs de jonction vissé 400 150 53 45.4 50 900 20
1SNK505910R0000 K505910 ES4 Flasques d'extrémité – – 50.9 33.7 20 4000 16
1SNK505911R0000 K505911 ES6-4S Flasques d'extrémité – – 70.6 33.7 20 2000 17

ABB Technologies PI-Spring, Vissé et débrochable | 31
