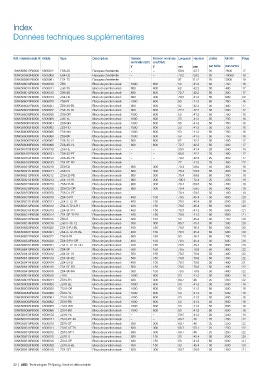

Index

Données techniques supplémentaires

Réf. internationale @ Article Type Description Tension Tension nominale Longueur Hauteur Unités Unités Page
nominale (IEC) (UL/CSA)
V V mm mm par boîte par carton
1SNK505912R0000 K505912 ES6-3S Flasques d'extrémité – – 59.9 33.7 20 2600 17
1SNK505960R0000 K505960 ES4-D2 Flasques d'extrémité – – 70.2 59.2 20 10000 18
1SNK505961R0000 K505961 ES4-T3 Flasques d'extrémité – – 97 81.2 20 3000 19
1SNK506010R0000 K506010 ZS6 Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506011R0000 K506011 ZS6-3S Blocs de jonction vissé 800 600 62 42.2 50 400 17
1SNK506012R0000 K506012 ZS6-4S Blocs de jonction vissé 800 600 72.7 42.2 50 300 17
1SNK506013R0000 K506013 ZS4-R2 Blocs de jonction vissé 800 300 70.5 41.3 50 600 22
1SNK506020R0000 K506020 ZS6-BL Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506021R0000 K506021 ZS6-3S-BL Blocs de jonction vissé 800 600 62 42.2 50 400 17
1SNK506022R0000 K506022 ZS6-4S-BL Blocs de jonction vissé 800 600 72.7 42.2 50 300 17
1SNK506030R0000 K506030 ZS6-OR Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506060R0000 K506060 ZS6-YL Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506061R0000 K506061 ZS6-GN Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506062R0000 K506062 ZS6-RD Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506065R0000 K506065 ZS6-WH Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506066R0000 K506066 ZS6-BK Blocs de jonction vissé 1000 600 53 41.3 50 750 16
1SNK506067R0000 K506067 ZS6-3S-YL Blocs de jonction vissé 800 600 62 42.2 50 400 17
1SNK506068R0000 K506068 ZS6-4S-YL Blocs de jonction vissé 800 600 72.7 42.2 50 300 17
1SNK506150R0000 K506150 ZS6-PE Blocs de jonction vissé – – 59.5 41.4 20 360 16
1SNK506151R0000 K506151 ZS6-3S-PE Blocs de jonction vissé – – 68.5 42.2 25 450 17
1SNK506152R0000 K506152 ZS6-4S-PE Blocs de jonction vissé – – 79.2 42.2 25 450 17
1SNK506153R0000 K506153 ZS4-PE-R2 Blocs de jonction vissé – – 77 41.3 25 450 22
1SNK506210R0000 K506210 ZS6-D2 Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK506211R0000 K506211 ZS6-D1 Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK506212R0000 K506212 ZS6-D2-PE Blocs de jonction vissé 800 300 70.4 59.5 50 300 18
1SNK506213R0000 K506213 ZS4-T3-R1 Blocs de jonction vissé 800 300 100.1 72.4 25 350 19
1SNK506220R0000 K506220 ZS6-D2-BL Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK506230R0000 K506230 ZS6-D2-OR Blocs de jonction vissé 800 300 70.4 59.5 50 400 18
1SNK506250R0000 K506250 ZS6-D1-PE Blocs de jonction vissé – – 70.4 59.5 50 180 18
1SNK506310R0000 K506310 ZS4-S-R1 Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506311R0000 K506311 ZS4-S-T2-R1 Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506312R0000 K506312 ZS4-S-T2.3-R1 Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506313R0000 K506313 ZS4-SP-R1 Blocs de jonction vissé 400 150 70.5 41.3 50 600 21
1SNK506314R0000 K506314 ZS4-SP-T2-R1 Blocs de jonction vissé 400 150 70.5 41.3 50 600 21
1SNK506315R0000 K506315 ZS6-S Blocs de jonction vissé 500 150 53 45.4 50 750 20
1SNK506316R0000 K506316 ZS6-S-4S-T2 Blocs de jonction vissé 500 300 80.7 45.4 50 300 20
1SNK506320R0000 K506320 ZS4-S-R1-BL Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506321R0000 K506321 ZS4-S-T2-R1-BL Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506322R0000 K506322 ZS6-S-BL Blocs de jonction vissé 500 150 53 45.4 50 750 20
1SNK506330R0000 K506330 ZS4-S-R1-OR Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506331R0000 K506331 ZS4-S-T2-R1-OR Blocs de jonction vissé 400 150 70.5 45.4 50 600 20
1SNK506410R0000 K506410 ZS4-SF Blocs de jonction vissé 500 150 70.5 70.8 50 400 22
1SNK506412R0000 K506412 ZS4-SF-R1 Blocs de jonction vissé 500 150 70.5 70.8 50 400 22
1SNK506413R0000 K506413 ZS4-SF-R2 Blocs de jonction vissé 500 150 70.5 70.8 50 400 22
1SNK506414R0000 K506414 ZS4-S-R2 Blocs de jonction vissé 400 150 70.5 70.8 50 400 21
1SNK506415R0000 K506415 ZS4-SF-R3 Blocs de jonction vissé 500 150 70.5 70.8 50 400 22
1SNK506416R0000 K506416 ZS4-SF-R4 Blocs de jonction vissé 500 150 70.5 70.8 50 400 22
1SNK508010R0000 K508010 ZS10 Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508011R0000 K508011 ZS10-R1 Blocs de jonction vissé 630 300 80.7 46 25 250 22
1SNK508020R0000 K508020 ZS10-BL Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508030R0000 K508030 ZS10-OR Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508060R0000 K508060 ZS10-YL Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508061R0000 K508061 ZS10-GN Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508062R0000 K508062 ZS10-RD Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508065R0000 K508065 ZS10-WH Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508066R0000 K508066 ZS10-BK Blocs de jonction vissé 1000 600 53 41.3 50 600 16
1SNK508150R0000 K508150 ZS10-PE Blocs de jonction vissé – – 59.5 41.3 20 240 16
1SNK508151R0000 K508151 ZS10-PE-R1 Blocs de jonction vissé – – 80.7 46 25 250 22
1SNK508310R0000 K508310 ZS10-ST Blocs de jonction vissé 630 300 80.7 46 25 250 22
1SNK508311R0000 K508311 ZS10-ST-T4 Blocs de jonction vissé 630 300 80.7 55.1 25 250 22
1SNK508312R0000 K508312 ZS10-ST-1 Blocs de jonction vissé 630 300 80.7 46 25 250 22
1SNK508315R0000 K508315 ZS10-S Blocs de jonction vissé 630 150 53 45.4 50 600 20
1SNK508316R0000 K508316 ZS10-SP Blocs de jonction vissé 630 150 53 41.3 50 600 21
1SNK508320R0000 K508320 ZS10-S-BL Blocs de jonction vissé 630 150 53 45.4 50 600 20
1SNK508410R0000 K508410 ZS4-SF1 Blocs de jonction vissé 630 300 59.7 39.6 50 450 21

32 | ABB Technologies PI-Spring, Vissé et débrochable
