Page 36 - Brochure SNK series - Technology PI-Spring-Visse-debrochable
P. 36

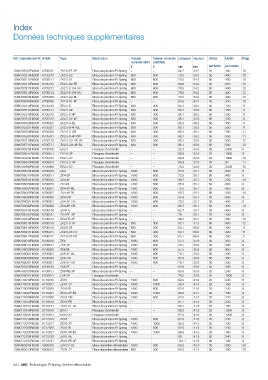

Index

       Données techniques supplémentaires





       Réf. internationale @ Article  Type  Description    Tension   Tension nominale  Longueur  Hauteur   Unités    Unités    Page
                                                           nominale (IEC)  (UL/CSA)
                                                           V         V          mm     mm     par boîte  par carton
       1SNK705152R0000  K705152  ZK2.5-PE-4P  Blocs de jonction PI-Spring  –  –  86.7  34.2   20     480     10
       1SNK705210R0000  K705210  ZK2.5-D2  Blocs de jonction PI-Spring  800  600  78.5  54.2  50     400     10
       1SNK705211R0000  K705211  ZK2.5-D1  Blocs de jonction PI-Spring  800  600  78.5  54.2  50     400     10
       1SNK705212R0000  K705212  ZK2.5-D2-PE  Blocs de jonction PI-Spring  800  600  84.6  54.2  20  320     10
       1SNK705213R0000  K705213  ZK2.5-D-CH-UD  Blocs de jonction PI-Spring  800  600  78.5  54.2  50  400   12
       1SNK705214R0000  K705214  ZK2.5-D-CH-DU  Blocs de jonction PI-Spring  800  600  78.5  54.2  50  400   12
       1SNK705220R0000  K705220  ZK2.5-D2-BL  Blocs de jonction PI-Spring  800  600  78.5  54.2  50  400     10
       1SNK705250R0000  K705250  ZK2.5-D1-PE  Blocs de jonction PI-Spring  –  –  84.6  54.2   20     320     10
       1SNK705310R0000  K705310  ZK2.5-S  Blocs de jonction PI-Spring  630  300  65.3  38.2   50     750     11
       1SNK705311R0000  K705311  ZK2.5-SP  Blocs de jonction PI-Spring  630  300  65.7  35.6  50     750     11
       1SNK705312R0000  K705312  ZK2.5-S-4P  Blocs de jonction PI-Spring  630  300  86.1  38.2  50   500     11
       1SNK705313R0000  K705313  ZK2.5-SP-4P  Blocs de jonction PI-Spring  630  300  86.1  35.6  50  500     11
       1SNK705320R0000  K705320  ZK2.5-S-BL  Blocs de jonction PI-Spring  630  300  65.3  38.2  50   750     11
       1SNK705321R0000  K705321  ZK2.5-S-4P-BL  Blocs de jonction PI-Spring  630  300  86.1  38.2  50  500   11
       1SNK705330R0000  K705330  ZK2.5-S-OR  Blocs de jonction PI-Spring  630  300  65.3  45.1  50   750     11
       1SNK705331R0000  K705331  ZK2.5-S-4P-OR  Blocs de jonction PI-Spring  630  300  86.1  38.2  50  500   11
       1SNK705710R0000  K705710  ZK2.5-CH-4P-LR  Blocs de jonction PI-Spring  630  300  86.1  35.6  50  500  12
       1SNK705711R0000  K705711  ZK2.5-CH-4P-RL  Blocs de jonction PI-Spring  630  300  86.1  35.6  50  500  12
       1SNK705910R0000  K705910  EK2.5    Flasques d'extrémité  –    –          52.3   33.6   20     2900    8
       1SNK705911R0000  K705911  EK2.5-3P  Flasques d'extrémité  –   –          65.8   33.5   20     1800    9
       1SNK705912R0000  K705912  EK2.5-4P  Flasques d'extrémité  –   –          82.8   32.8   20     1800    10
       1SNK705913R0000  K705913  EK2.5-S-4P  Flasques d'extrémité               85.9   32.8   20     62      11
       1SNK705960R0000  K705960  EK2.5-D2  Flasques d'extrémité  –   –          76.3   52.8   20     2500    10
       1SNK706010R0000  K706010  ZK4      Blocs de jonction PI-Spring  1000  600  55.3  35.1  50     600     8
       1SNK706011R0000  K706011  ZK4-3P   Blocs de jonction PI-Spring  1000  600  72.5  35.1  50     450     9
       1SNK706012R0000  K706012  ZK4-4P   Blocs de jonction PI-Spring  1000  600  89.7  35.1  50     300     10
       1SNK706020R0000  K706020  ZK4-BL   Blocs de jonction PI-Spring  1000  600  55.3  35.1  50     600     8
       1SNK706021R0000  K706021  ZK4-3P-BL  Blocs de jonction PI-Spring  1000  600  72.5  35.1  50   450     9
       1SNK706022R0000  K706022  ZK4-4P-BL  Blocs de jonction PI-Spring  1000  600  89.7  35.1  50   300     10
       1SNK706030R0000  K706030  ZK4-OR   Blocs de jonction PI-Spring  1000  600  55.3  35.1  50     600     8
       1SNK706031R0000  K706031  ZK4-3P-OR  Blocs de jonction PI-Spring  1000  600  72.5  35.1  50   450     9
       1SNK706032R0000  K706032  ZK4-4P-OR  Blocs de jonction PI-Spring  1000  600  89.7  35.1  50   300     10
       1SNK706150R0000  K706150  ZK4-PE   Blocs de jonction PI-Spring  –  –     62.7   35.1   20     480     8
       1SNK706151R0000  K706151  ZK4-PE-3P  Blocs de jonction PI-Spring  –  –   79     35.1   20     480     9
       1SNK706152R0000  K706152  ZK4-PE-4P  Blocs de jonction PI-Spring  –  –   96.2   35.1   20     360     10
       1SNK706310R0000  K706310  ZK2.5-S-R1  Blocs de jonction PI-Spring  630  300  63.1  41.3  50   600     12
       1SNK706410R0000  K706410  ZK2.5-SF  Blocs de jonction PI-Spring  500  300  63.1  66.5  50     400     11
       1SNK706411R0000  K706411  ZK2.5-SF-R1  Blocs de jonction PI-Spring  500  300  63.1  66.5  50  400     11
       1SNK706412R0000  K706412  ZK2.5-SF-R3  Blocs de jonction PI-Spring  500  300  63.1  66.5  50  400     11
       1SNK708010R0000  K708010  ZK6      Blocs de jonction PI-Spring  1000  600  57.5  35.9  50     450     8
       1SNK708011R0000  K708011  ZK6-3P   Blocs de jonction PI-Spring  1000  600  79.1  35.9  50     300     9
       1SNK708020R0000  K708020  ZK6-BL   Blocs de jonction PI-Spring  1000  600  57.5  35.9  50     450     8
       1SNK708021R0000  K708021  ZK6-3P-BL  Blocs de jonction PI-Spring  1000  600  79.1  35.9  50   300     9
       1SNK708030R0000  K708030  ZK6-OR   Blocs de jonction PI-Spring  1000  600  57.5  35.9  50     450     8
       1SNK708031R0000  K708031  ZK6-3P-OR  Blocs de jonction PI-Spring  1000  600  79.1  35.9  50   300     9
       1SNK708150R0000  K708150  ZK6-PE   Blocs de jonction PI-Spring  –  –     64.6   35.9   20     480     8
       1SNK708151R0000  K708151  ZK6-PE-3P  Blocs de jonction PI-Spring  –  –   85.6   35.9   20     240     9
       1SNK708911R0000  K708911  EK6-3P   Flasques d'extrémité  –    –          78.3   33.6   20     1800    9
       1SNK710010R0000  K710010  ZK10     Blocs de jonction PI-Spring  1000  600  82.5  41.5  20     240     8
       1SNK710011R0000  K710011  ZK10-3P  Blocs de jonction PI-Spring  1000  1000  96.3  41.5  20    180     9
       1SNK710020R0000  K710020  ZK10-BL  Blocs de jonction PI-Spring  1000  600  82.5  41.5  20     240     8
       1SNK710021R0000  K710021  ZK10-3P-BL  Blocs de jonction PI-Spring  1000  1000  96.3  41.5  20  180    9
       1SNK710030R0000  K710030  ZK10-OR  Blocs de jonction PI-Spring  1000  600  82.5  41.5  20     240     8
       1SNK710150R0000  K710150  ZK10-PE  Blocs de jonction PI-Spring  –  –     87.7   41.5   20     240     8
       1SNK710151R0000  K710151  ZK10-PE-3P  Blocs de jonction PI-Spring        99.1   41.5   20     180     9
       1SNK710910R0000  K710910  EK10     Flasques d'extrémité  –    –          80.5   41.3   20     1800    8
       1SNK710911R0000  K710911  EK10-3P  Flasques d'extrémité                  97.8   41.6   20     1000    9
       1SNK712010R0000  K712010  ZK16     Blocs de jonction PI-Spring  1000  600  82.5  41.5  20     240     8
       1SNK712011R0000  K712011  ZK16-3P  Blocs de jonction PI-Spring  1000  1000  98.3  41.5  20    180     9
       1SNK712020R0000  K712020  ZK16-BL  Blocs de jonction PI-Spring  1000  600  82.5  41.5  20     240     8
       1SNK712021R0000  K712021  ZK16-3P-BL  Blocs de jonction PI-Spring  1000  1000  98.3  41.5  20  180    9
       1SNK712150R0000  K712150  ZK16-PE  Blocs de jonction PI-Spring  –  –     89     41.5   20     240     8
       1SNK712151R0000  K712151  ZK16-PE-3P  Blocs de jonction PI-Spring        101.1  41.5   20     180     9
       1SNK805010R0000  K805010  ZDK2.5-22  Blocs de jonction débrochables 1000  600  89.3  35.5  50  500    26
       1SNK805013R0000  K805013  ZDS4-22  Blocs de jonction débrochables 800  300  80.3  41.4  50    400     26


       34  |  ABB  Technologies PI-Spring, Vissé et débrochable
   31   32   33   34   35   36   37   38   39   40
