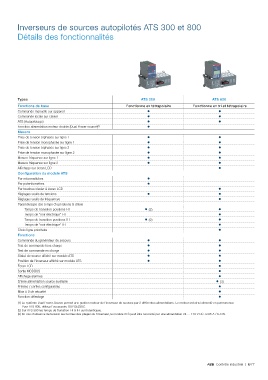

Inverseurs de sources autopilotés ATS 300 et 800

Détails des fonctionnalités

Types ATS 300 ATS 800
Fonctions de base Fonctionne en tétrapolaire Fonctionne en tri et tétrapolaire
Commande manuelle sur appareil • •
Commande locale sur clavier • •
ATS (Autopilotage) • •
Fonction alimentation moteur double (Dual Power source) (1) •
Mesure
Prise de tension triphasée sur ligne 1 • •
Prise de tension monophasée sur ligne 1 • •
Prise de tension triphasée sur ligne 2 • •
Prise de tension monophasée sur ligne 2 • •
Mesure fréquence sur ligne 1 • •
Mesure fréquence sur ligne 2 • •
Affichage sur écran LCD •
Configuration du module ATS
Par microswitches •
Par potentiomètres •
Par touches clavier & écran LCD •
Réglages seuils de tensions • •
Réglages seuils de fréquences •
Paramétrages des temps d'opérations & délais
Temps de transition positions I-II • (2) •
Temps de "noir électrique" I-II •
Temps de transition positions II-I • (2) •
Temps de "noir électrique" II-I •
Choix ligne prioritaire •
Fonctions
Commande du générateur de secours • •
Test de commande hors charge • •
Test de commande en charge • •
Statut de source affiché sur module ATS • •
Position de l'inverseur affiché sur module ATS • •
Écran LCD •
Sortie MODBUS •
Affichage alarmes •
Entrée alimentation source auxiliaire • (3)
Entrées / sorties configurables •
Mise à 0 de sécurité •
Fonction délestage •
(1) Le système Dual Power Source permet une gestion moteur de l'inverseur de sources par 2 différentes alimentations. Le moteur est ainsi alimenté en permanence.
Pour ATS 800, utilisez l'accessoire ODPSE230C.
(2) Sur ATS 300 les temps de transition I-II & II-I sont identiques.
(3) En cas d'absence de tension aux bornes des plages de l'inverseur, le module ATS peut être raccordé par une alimentation 24 ... 110 V DC -0.05 A / 6.3 W.
