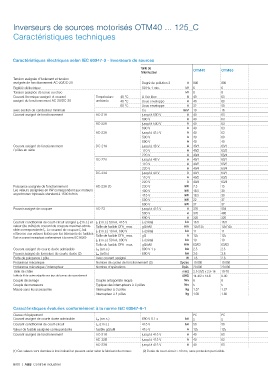

Inverseurs de sources motorisés OTM40 ... 125_C

Caractéristiques techniques

Caractéristiques électriques selon IEC 60947-3 - Inverseurs de sources
Taille de OTM40_ OTM63_ OTM80_ OTM100_ OTM125_
l’interrupteur
Tension assignée d'isolement et tension
assignée de fonctionnement AC-20/DC-20 Degré de pollution 3 V 800 800 800 800 800
Rigidité diélectrique 50 Hz 1 min. kV 6 6 6 6 6
Tension assignée de tenue au choc kV 8 8 8 8 8
Courant thermique assigné et courant Température 40 °C A l’air libre A 40 63 80 115 125
assigné de fonctionnement AC-20/DC-20 ambiante 40 °C Sous enveloppe A 40 63 80 115 125
60 °C Sous enveloppe A 32 50 63 80 100
avec section de conducteur minimale Cu mm² 10 16 25 35 50
Courant assigné de fonctionnement AC-21A jusqu’à 500 V A 40 63 80 100 125
690 V A 40 63 80 100 125
AC-22A jusqu’à 500 V A 40 63 80 100 125
690 V A 40 63 80 100 125
AC-23A jusqu'à 415 V A 40 63 80 80 90
500 V A 40 60 60 60 70
690 V A 40 40 40 40 50
Courant assigné de fonctionnement DC-21A jusqu'à 48 V A 40/1 63/1 80/1 100/1 125/1
/ pôles en série 110 V A 40/2 63/2 80/2 100/2 125/2
220 V A 40/4 63/4 80/4 100/4 100/4
DC-22A jusqu'à 48 V A 40/1 63/1 80/1 100/1 125/1
110 V A 40/2 63/2 80/2 100/2 125/2
220 V A 40/4 63/4 80/4 80/4 80/4
DC-23A jusqu'à 48 V A 40/1 63/1 80/1 100/1 125/1
110 V A 40/2 63/2 80/2 100/2 125/2
220 V A 40/4 63/4 63/4 63/4 63/4
Puissance assignée de fonctionnement AC-23A (1) 230 V kW 7.5 15 22 22 22
Les valeurs assignées en kW correspondent aux moteurs 400 V kW 18.5 30 37 37 45
asynchrones triphasés standard à 1500 tr/min. 415 V kW 18.5 30 37 37 45
500 V kW 22 37 37 37 45
690 V kW 37 37 37 37 45
Pouvoir assigné de coupure AC-23 jusqu'à 415 V A 320 504 640 640 720
500 V A 320 480 480 480 560
690 V A 320 320 320 320 400
Courant conditionnel de court-circuit assigné I p (r.m.s.) et I p (r.m.s.) 50 kA, 415 V î c (crête) kA 16.5 16.5 16.5 16.5 16.5
valeur (de crête) du courant de coupure maximal admis- Taille de fusible OFA_ max. gG/aM A/A 125/125 125/125 125/125 125/125 125/125
sible correspondante î c. Le courant de coupure î c fait I p (r.m.s.) 18 kA, 690 V î c (crête) kA 11 11 11 11 11
référence aux valeurs listées par les fabricants de fusibles Taille de fusible OFA_ max. gG A 125 125 125 125 125
Test en courant monophasé conformément à la norme IEC 60269
I p (r.m.s.) 50 kA, 690 V î c (crête) kA 10 10 10 10 10
Taille de fusible OFA_ max. gG/aM A/A 63/63 63/63 63/63 63/63 63/63
Courant assigné de courte durée admissible I cw (r.m.s.) 690 V 1 s kA 2.5 2.5 2.5 2.5 2.5
Pouvoir assigné de fermeture de courte durée (2) î cm (crête) 690 V kA 3.6 3.6 3.6 3.6 3.6
Perte de puissance / pôle Avec courant assigné W 1.6 2.8 3.5 4.0 6.3
Endurance mécanique Nombre de cycles de fonctionnement (3) Cycles 10 000 10 000 10 000 10 000 10 000
Endurance mécanique / interrupteur Nombre d'opérations Opér. 20 000 20 000 20 000 20 000 20 000
Taille de câble mm2 2.5-25/2 x 2.5-16 10-70 10-70 10-70 10-70
Taille de fil de cuivre adaptée aux jeux de bornes de raccordement AWG 14-4/2 x 14-6 8-00 8-00 8-00 8-00
Couple de serrage Couple antagoniste requis Nm 6 6 6 6 6
Couple de manœuvre Typique des interrupteurs à 3 pôles Nm 5 5 5 5 5
Masse sans les accessoires Interrupteur à 3 pôles kg 1.37 1.37 1.37 1.37 1.37
Interrupteur à 4 pôles kg 1.60 1.60 1.60 1.60 1.60

Caractéristiques évaluées conformément à la norme IEC 60947-6-1
Classe d'équipement PC PC PC PC PC
Courant assigné de courte durée admissible I cw (r.m.s.) 690 V 0.1 s kA 5 5 5 5
Courant conditionnel de court-circuit I cc (r.m.s.) 415 V kA 50 50 50 50 50
Valeur de fusible assignée correspondante fusible gG/aM 415 V A 125 125 125 125 125
Courant assigné de fonctionnement AC-31B jusqu'à 415 V A 40 63 80 100 125
AC-32B jusqu'à 415 V A 40 63 80 100 125
AC-33B jusqu'à 415 V A 40 63 80 80 80
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant du moteur. (2) Durée de court-circuit > 50 ms, sans protection par fusible. (3) Cycle de fonctionnement : O - I - O - II - O.

6/80 | ABB Contrôle industriel
