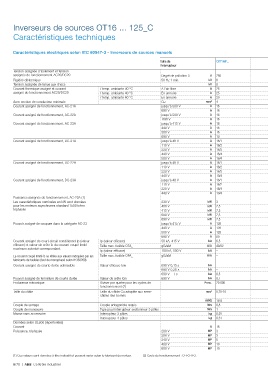

Inverseurs de sources OT16 ... 125_C

Caractéristiques techniques

Caractéristiques électriques selon IEC 60947-3 - Inverseurs de sources manuels
Taille de OT16F_ OT25F_ OT40F_ OT63F_ OT80F_ OT125F_
l’interrupteur
Tension assignée d’isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 750 750 750 750 750 750
Rigidité diélectrique 50 Hz 1 min. kV 6 6 6 6 6 6
Tension assignée de tenue aux chocs kV 8 8 8 8 8 8
Courant thermique assigné et courant / temp. ambiante 40 °C A l’air libre A 25 32 40 63 80 125
assigné de fonctionnement AC20/DC20 / temp. ambiante 40 °C En armoire A 25 32 40 63 80 125
/ temp. ambiante 60 °C En armoire A 20 25 32 50 63 100
Avec section de conducteur minimale Cu mm² 4 6 10 16 25 50
Courant assigné de fonctionnement, AC-21A jusqu’à 500 V A 16 25 40 63 80 125
690 V A 16 25 40 63 80 125
Courant assigné de fonctionnement, AC-22A jusqu’à 500 V A 16 25 40 63 80 125
690 V A 16 25 40 63 80 125
Courant assigné de fonctionnement, AC-23A jusqu’à 415 V A 16 20 23 45 75 90
440 V A 16 20 23 45 65 78
500 V A 16 20 23 45 58 70
690 V A 10 11 12 20 20 50
Courant assigné de fonctionnement, DC-21A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/3 25/3 32/3 63/4 63/4 100/4
440 V A 16/4 16/4 16/4 16/4 16/4 -
500 V A 16/4 16/4 16/4 16/4 16/4 -
Courant assigné de fonctionnement, DC-22A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/3 25/3 32/4 45/4 45/4 80/4
440 V A 10/4 10/4 10/4 10/4 10/4 -
Courant assigné de fonctionnement, DC-23A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/4 25/4 32/4 45/4 45/4 63/4
440 V A 10/4 10/4 10/4 10/4 10/4 -
Puissance assignée de fonctionnement, AC-23A (1)
Les caractéristiques nominales en kW sont données 230 V kW 3 4 5,5 11 22 22
pour les moteurs asynchrones standard 1500 tr/mn 400 V kW 7,5 9 11 22 37 45
triphasés 415 V kW 7,5 9 11 22 37 45
500 V kW 7,5 9 11 22 37 45
690 V kW 7,5 9 11 15 18,5 45
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu’à 415 V A 128 160 184 360 640 720
440 V A 128 160 184 360 448 624
500 V A 128 160 184 360 464 560
690 V A 80 88 96 160 160 400
Courant assigné de court-circuit conditionnel Ip (valeur Ip (valeur efficace) 50 kA, 415 V kA 6,5 6,5 6,5 13 13 16,5
efficace) et valeur de crête îc du courant coupé limité Taille max. fusible OFA_ gG/aM A/A 40/32 40/32 40/32 100/80 100/80 125/125
maximum autorisé correspondant.
Ip (valeur efficace) 100 kA, 500 V kA – – – 17 17 –
Le courant coupé limité îc se réfère aux valeurs indiquées par les Taille max. fusible OFA_ gG/aM A/A – – – 100/80 100/80 –
fabricants de fusibles (test de monophasé selon IEC60269).
Courant assigné de courte durée admissible Valeur efficace Icw 690 V 0,15 s kA – – – – – –
690 V 0,25 s kA – – – – – –
690 V 1 s kA 0,5 0,5 0,5 1 1,5 2,5
Pouvoir assigné de fermeture de courte durée Valeur de crête Icm 690 V kA 0,7 0,7 0,7 1,4 2,1 3,6
Endurance mécanique Diviser par quatre pour les cycles de Fonc. 20 000 20 000 20 000 20 000 20 000 20 000
fonctionnement (2)
Taille du câble Taille du câble Cu adaptée aux serre- mm² 0,75-10 0,75-10 0,75-10 1,5-35 1,5-35 10-70
câbles des bornes
AWG 18-8 18-8 18-8 14-4 14-4 8-00
Couple de serrage Couple antagoniste requis Nm 0,8 0,8 0,8 2 2 6
Couple de manœuvre Type pour interrupteur-sectionneur 3 pôles Nm 1 1 1 1.2 1.2 2
Masse sans accessoire Interrupteur 3 pôles kg 0,25 0,25 0,25 0,64 0,64 0,90
Interrupteur 4 pôles kg 0,31 0.31 0,31 0,70 0,70 1,18
Données selon UL508 (répertoriées)
Courant A 16 25 40 60 80 –
Puissance, triphasée 200 V HP 3 7,5 10 15 20 –
208 V HP 3 7,5 10 15 20 –
240 V HP 5 7,5 10 15 20 –
480 V HP 10 15 20 30 40 –
600 V HP 10 20 25 30 40 –
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur. (2) Cycle de fonctionnement : O-I-O-II-O.
6/78 | ABB Contrôle industriel
