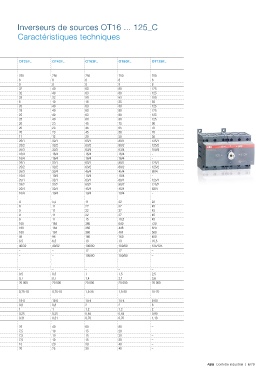

Inverseurs de sources OT16 ... 125_C

         Caractéristiques techniques





 Taille de  OT16F_  OT25F_  OT40F_     OT63F_         OT80F_        OT125F_
 l’interrupteur
 Tension assignée d’isolement et tension
 assignée de fonctionnement AC20/DC20   Degré de pollution 3  V  750  750  750  750  750  750
 Rigidité diélectrique  50 Hz 1 min.  kV  6  6  6  6  6             6
 Tension assignée de tenue aux chocs  kV  8  8  8  8  8             8
 Courant thermique assigné et courant  / temp. ambiante 40 °C   A l’air libre   A  25  32  40  63  80  125
 assigné de fonctionnement AC20/DC20  / temp. ambiante 40 °C   En armoire  A  25  32  40  63  80  125
 / temp. ambiante 60 °C   En armoire  A  20  25  32  50  63         100
 Avec section de conducteur minimale  Cu  mm²  4  6  10  16  25     50
 Courant assigné de fonctionnement, AC-21A       jusqu’à 500 V  A  16  25  40  63  80  125
 690 V  A  16  25       40             63             80            125
 Courant assigné de fonctionnement, AC-22A       jusqu’à 500 V  A  16  25  40  63  80  125
  690 V  A  16  25      40             63             80            125
 Courant assigné de fonctionnement, AC-23A     jusqu’à 415 V  A  16  20  23  45  75  90
 440 V  A  16  20       23             45             65            78
 500 V  A  16  20       23             45             58            70
 690 V  A  10  11       12             20             20            50
 Courant assigné de fonctionnement, DC-21A  jusqu’à 48 V  A  16/1  25/1  32/1  63/1  80/1  125/1
 110 V  A  16/2  25/2   32/2           63/2           80/2          125/2
 220 V  A  16/3  25/3   32/3           63/4           63/4          100/4
 440 V  A  16/4  16/4   16/4           16/4           16/4          -
 500 V  A  16/4  16/4   16/4           16/4           16/4          -
 Courant assigné de fonctionnement, DC-22A  jusqu’à 48 V  A  16/1  25/1  32/1  63/1  80/1  125/1
 110 V  A  16/2  25/2   32/2           63/2           80/2          125/2
 220 V  A  16/3  25/3   32/4           45/4           45/4          80/4
 440 V  A  10/4  10/4   10/4           10/4           10/4          -
 Courant assigné de fonctionnement, DC-23A  jusqu’à 48 V  A  16/1  25/1  32/1  63/1  80/1  125/1
 110 V  A  16/2  25/2   32/2           63/2           80/2          125/2
 220 V  A  16/4  25/4   32/4           45/4           45/4          63/4
 440 V  A  10/4  10/4   10/4           10/4           10/4          -
 Puissance assignée de fonctionnement, AC-23A (1)
 Les caractéristiques nominales en kW sont données   230 V  kW  3  4  5,5  11  22  22
 pour les moteurs asynchrones standard 1500 tr/mn  400 V  kW  7,5  9  11  22  37  45
 triphasés  415 V  kW  7,5  9  11      22             37            45
 500 V  kW  7,5  9      11             22             37            45
 690 V  kW  7,5  9      11             15             18,5          45
 Pouvoir assigné de coupure dans la catégorie AC-23  jusqu’à 415 V  A  128  160  184  360  640  720
 440 V  A  128  160     184            360            448           624
 500 V  A  128  160     184            360            464           560
 690 V  A  80  88       96             160            160           400
 Courant assigné de court-circuit conditionnel Ip (valeur    Ip (valeur efficace)  50 kA, 415 V  kA  6,5  6,5  6,5  13  13  16,5
 efficace) et valeur de crête îc du courant coupé limité   Taille max. fusible OFA_   gG/aM  A/A  40/32  40/32  40/32  100/80  100/80  125/125
 maximum autorisé correspondant.
 Ip (valeur efficace)  100 kA, 500 V  kA  –  –  –  17  17           –
 Le courant coupé limité îc se réfère aux valeurs indiquées par les   Taille max. fusible OFA_  gG/aM  A/A  –  –  –  100/80  100/80  –
 fabricants de fusibles (test de monophasé selon IEC60269).
 Courant assigné de courte durée admissible  Valeur efficace Icw   690 V 0,15 s  kA  –  –  –  –  –  –
 690 V 0,25 s  kA  –  –  –             –              –             –
 690 V    1 s  kA  0,5  0,5  0,5       1              1,5           2,5
 Pouvoir assigné de fermeture de courte durée  Valeur de crête Icm  690 V  kA  0,7  0,7  0,7  1,4  2,1  3,6
 Endurance mécanique  Diviser par quatre pour les cycles de   Fonc.  20 000  20 000  20 000  20 000  20 000  20 000
 fonctionnement (2)
 Taille du câble  Taille du câble Cu adaptée aux serre-  mm²  0,75-10  0,75-10  0,75-10  1,5-35  1,5-35  10-70
 câbles des bornes
 AWG  18-8  18-8        18-8           14-4           14-4          8-00
 Couple de serrage  Couple antagoniste requis  Nm  0,8  0,8  0,8  2  2  6
 Couple de manœuvre  Type pour interrupteur-sectionneur 3 pôles  Nm  1  1  1  1.2  1.2  2
 Masse sans accessoire  Interrupteur 3 pôles   kg  0,25  0,25  0,25  0,64  0,64  0,90
 Interrupteur 4 pôles  kg  0,31  0.31  0,31  0,70     0,70          1,18
 Données selon UL508 (répertoriées)
 Courant  A  16  25     40             60             80            –
 Puissance, triphasée  200 V  HP  3  7,5  10  15      20            –
 208 V  HP  3  7,5      10             15             20            –
 240 V  HP  5  7,5      10             15             20            –
 480 V  HP  10  15      20             30             40            –
 600 V  HP  10  20      25             30             40            –
 (1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.   (2) Cycle de fonctionnement : O-I-O-II-O.
