P. 1077

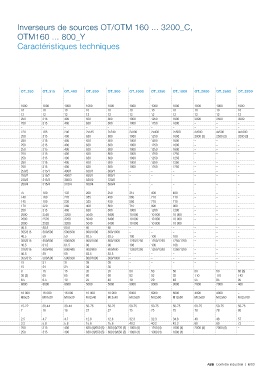

Inverseurs de sources OT/OTM 160 ... 3200_C,
OTM160 ... 800_Y
Caractéristiques techniques
Taille de OT_160 OT_200 OT_250 OT_315 OT_400 OT_630 OT_800 OT_1000 OT_1250 OT_1600 OT_2000 OT_2500 OT_3200
l’interrupteur
Tension assignée d’isolement et tension assignée Degré de
de fonctionnement AC20/DC20 pollution 3 V 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1min. kV 10 10 10 10 10 10 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 12 12 12 12 12 12 12 12
Courant thermique assigné et courant assigné / temp. ambiante 40 °C A l’air libre A 160 200 250 315 400 630 800 1000 1250 1600 2000 2500 3200
de fonctionnement AC20/DC20 / temp. ambiante 40 °C En armoire A 160 200 250 315 400 630 800 1000 1250 1600 – – –
/ temp. ambiante 60 °C En armoire A – – – – – – – – – – – – –
Avec section de conducteur minimale Cu mm² 70 95 120 185 240 2x185 2x240 2x300 2x400 2x500 3x500 4x500 4x1000
Courant assigné de fonctionnement, AC-21A jusqu’à 500 V A 160 200 250 315 400 630 800 1000 1250 1600 2000 (3) 2500 (3) 3200 (3)
690 V A 160 200 250 315 400 630 800 1000 1250 1600 – – –
Courant assigné de fonctionnement, AC-22A jusqu’à 500 V A 160 200 250 315 400 630 800 1000 1250 1600 – – –
690 V A 160 200 250 315 400 630 800 1000 1250 1600 – – –
Courant assigné de fonctionnement, AC-23A jusqu’à 415 V A 160 200 250 315 400 630 800 1000 1250 1250 – – –
440 V A 160 200 250 315 400 630 800 1000 1250 1250 – – –
500 V A 160 200 250 315 400 630 800 1000 1250 1250 – – –
690 V A 160 200 250 315 400 630 800 1000 1250 1250 – – –
Courant assigné de fonctionnement, DC-21A ≤ 110 V A 160/2 200/2 250/2 315/1 400/1 630/1 800/1 – – – – – –
220 V A 160/2 200/2 250/2 315/2 400/2 630/1 800/1 – – – – – –
440 V A 160/3 200/3 230/3 315/3 360/3 630/2 720/2 – – – – – –
660 V A 160/4 200/4 200/4 315/4 315/4 630/4 630/4 – – – – – –
Puissance assignée de fonctionnement, AC-23A 1)
Les caractéristiques nominales en kW sont données pour les moteurs 230 V kW 45 60 75 100 132 200 250 315 400 400 – – –
asynchrones standard 1500 tr/mn triphasés 400 V kW 90 110 140 160 220 355 450 560 710 710 – – –
415 V kW 90 110 145 180 230 355 450 560 710 710 – – –
500 V kW 110 132 170 220 280 400 560 710 900 900 – – –
690 V kW 160 200 250 315 400 630 800 1000 1200 1200 – – –
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu’à 415 V A 1280 1600 2000 2520 3200 5040 6400 10 000 10 000 10 000 – – –
500 V A 1280 1600 2000 2520 3200 5040 6400 10 000 10 000 10 000 – – –
690 V A 1280 1600 2000 2520 3200 5040 6400 10 000 10 000 10 000 – – –
Courant assigné de court-circuit conditionnel I p I p (valeur efficace) 50 kA, 415 V kA 40.5 40.5 40.5 50.5 50.5 60 60 – – – – – –
(valeur efficace) et valeur de crête îc du courant Taille max. fusible OFA_ gG/aM A/A 355/315 355/315 355/315 500/500 500/500 800/1000 800/1000 – – – – – –
coupé limité maximum autorisé correspondant. I p (valeur efficace) 80 kA, 415 V kA 40.5 40.5 40.5 59 59 83.5 83.5 100 100 100 – – –
Taille max. fusible OFA_ gG/aM A/A 355/315 355/315 355/315 500/500 500/500 800/1000 800/1000 1250/1250 1250/1250 1250/1250 – – –
Le courant coupé limité î c
se réfère aux valeurs indiquées par les fabricants I p (valeur efficace) 100 kA, 500 V kA 40.5 40.5 40.5 61.5 61.5 90 90 106 106 106 – – –
de fusibles (test de monophasé selon IEC60269). Taille max. fusible OFA_ gG/aM A 315/315 315/315 315/315 500/450 500/450 800/800 800/800 1250/1250 1250/1250 1250/1250 – – –
I p (valeur efficace) 80 kA, 690 V kA 40.5 40.5 40.5 59 59 83.5 83.5 – – – – – –
Taille max. fusible OFA_ gG/aM A 355/315 355/315 355/315 500/500 500/500 800/1000 800/1000 – – – – – –
Courant assigné de courte durée admissible Valeur efficace I cw 690 V 0.15s kA 15 15 15 31 31 38 38 – – – – – –
690 V 0.25s kA 15 15 15 24 24 36 36 – – – – – –
690 V 1s kA 8 8 8 15 15 20 20 50 50 50 50 50 65 (6)
Pouvoir assigné de fermeture de courte durée Valeur de crête I cm 690 V kA 30 (2) 30 (2) 30 (2) 65 65 80 80 92 92 92 110 110 143
Perte de puissance / pôle Avec courant assigné W 2.4 4 6.5 6.5 10 25 40 19 29 48 55 85 95
Endurance mécanique Nombre de cycles Cycles 8000 8000 8000 8000 8000 5000 5000 3000 3000 3000 2000 2000 400
de fonctionnement (2)
Endurance mécanique Nombre d'opérations Opér. 16 000 16 000 16 000 16 000 16 000 10 000 10 000 6000 6000 6000 4000 4000 –
Taille du boulon de raccordement Long. x du diamètre du file- mm M8x25 M8x25 M8x25 M10x30 M10x30 M12x40 M12x40 M12x60 M12x60 M12x60 M12x60 M12x60 M12x100
tage métrique
Couple de serrage Couple antagoniste requis Nm 15-22 15-22 15-22 30-44 30-44 50-75 50-75 50-75 50-75 50-75 50-75 50-75 50-75
Couple de manœuvre Type pour interrupteur Nm 7 7 7 16 16 27 27 75 75 75 78 78 80
sectionneur 3 pôles
Masse sans accessoire Interrupteur 3 pôles kg 2.5 2.5 2.5 4.7 4.7 12.8 12.8 32.3 32.3 34.8 48 48 57
Interrupteur 4 pôles kg 3.2 3.2 3.2 5.8 5.8 15.6 15.6 40.2 40.2 43.3 60 60 72
Courant assigné de fonctionnement, AC-31B jusqu’à 415 V A 160 200 250 315 400 630 (4)/650 (5) 800 (4)/720 (5) 1000 (4) 1250 (4) 1600 (4) 2000 (4) 2000 (4) –
Courant assigné de fonctionnement, AC-33B jusqu’à 415 V A 160 200 250 315 400 630 (4)/650 (5) 800 (4)/650 (5) 1000 (4) 1000 (4) 1000 (4) – – –
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur. (4) Pour inverseurs de sources manuels.
(2) Cycle de fonctionnement : O-I-O-II-O. (5) Pour inverseurs de sources motorisés.
(3) Catégorie AC-21B, jusqu’à 415 V. (6) 500 V, 1 sec.
ABB Contrôle industriel | 6/83
