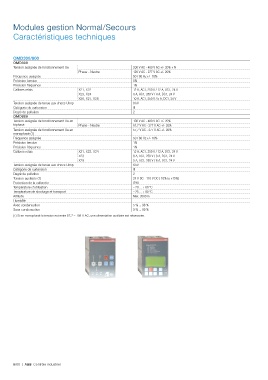

Modules gestion Normal/Secours

Caractéristiques techniques

OMD300/800
OMD300
Tension assignée de fonctionnement Ue 208 V AC - 480 V AC +/- 20% + N
Phase - Neutre 120 V AC - 277 V AC +/- 20%
Fréquence assignée 50 / 60 Hz +/- 10%
Précision tension 5%
Précision fréquence 1%
Calibres relais X21, X22 12 A, AC1, 250 V / 12 A, DC1, 24 V
X23, X24 8 A, AC1, 250 V / 8 A, DC1, 24 V
X26, X27, X28 10 A, AC1, 250 V / 5 A, DC1, 24 V
Tension assignée de tenue aux chocs Uimp 6 kV
Catégorie de surtension III
Degré de pollution 2
OMD800
Tension assignée de fonctionnement Ue en 100 V AC - 480 V AC +/- 20%
triphasé Phase - Neutre 57,7 V AC - 277 V AC +/- 20%
Tension assignée de fonctionnement Ue en 57,7 V AC - 277 V AC +/- 20%
monophasé (1)
Fréquence assignée 50 / 60 Hz +/- 10%
Précision tension 1%
Précision fréquence 1%
Calibres relais X21, X22, X24 12 A, AC1, 250 V / 12 A, DC1, 24 V
X23 8 A, AC1, 250 V / 8 A, DC1, 24 V
X29 5 A, AC1, 250 V / 6 A, DC1, 24 V
Tension assignée de tenue aux chocs Uimp 6 kV
Catégorie de surtension III
Degré de pollution 2
Tension auxiliaire (1) 24 V DC - 110 V DC (-10% to +15%)
Protection de la collerette IP40
Température d'utilisation – 20 ... + 60 °C
Température de stockage et transport – 25 ... + 80 °C
Altitude Max. 2000 m
Humidité
Avec condensation 5 % ... 98 %
Sans condensation 5 % ... 90 %
(1) Si en monophasé la tension est entre 57,7 – 109 V AC, une alimentation auxiliaire est nécessaire.
