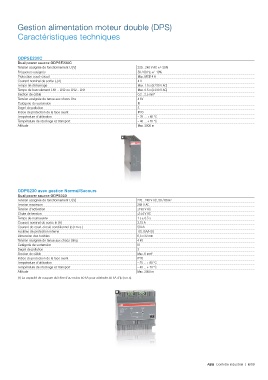

Gestion alimentation moteur double (DPS)

Caractéristiques techniques

ODPSE230C
Dual power source ODPSE230C
Tension assignée de fonctionnement U [V] 220…240 V AC +/- 20%
Fréquence assignée 50 / 60 Hz +/- 10%
Protection court-circuit Max. MCB 4 A
Courant nominal de sortie I n [A] 4 A
Temps de démarrage Max. 1.0 s (à 230 V AC)
Temps de basculement LN1 - LN2 ou LN2 - LN1 Max. 0.5 s (à 230 V AC)
Section de câble 0,2…2,5 mm²
Tension assignée de tenue aux chocs U imp 4 kV
Catégorie de surtension III
Degré de pollution 3
Indice de protection de la face avant IP20
Température d'utilisation – 25 ... + 60 °C
Température de stockage et transport – 40 ... + 70 °C
Altitude Max. 2000 m

ODPS230 avec gestion Normal/Secours
Dual power source ODPS230
Tension assignée de fonctionnement U [V] 220…240 V AC, 50 / 60 Hz
Tension maximum 288 V AC
Tension d'activation ≥198 V AC
Chute de tension ≤154 V AC
Temps de manoeuvre 1 s ± 0.5 s
Courant nominal de sortie In [A] 3,15 A
Courant de court-circuit conditionnel Ip (r.m.s.) 50 kA
Fusibles de protection interne T/3,15A/H (1)
Dimension des fusibles 6,3 x 32 mm
Tension assignée de tenue aux chocs Uimp 4 kV
Catégorie de surtension III
Degré de pollution 3
Section de câble Max. 6 mm²
Indice de protection de la face avant IP20
Température d'utilisation – 25 ... + 60 °C
Température de stockage et transport – 40 ... + 70 °C
Altitude Max. 2000 m
(1) La capacité de coupure doit être d’au moins 50 kA pour atteindre 50 kA d’Ip (r.m.s).

ABB Contrôle industriel | 6/89
