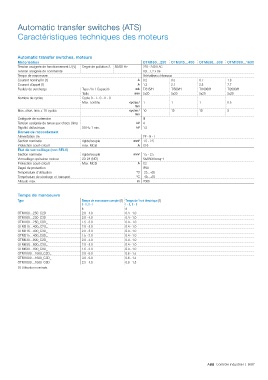

Page 1081 - Controle-industriel

Automatic transfer switches (ATS)

Caractéristiques techniques des moteurs

Automatic transfer switches, moteurs
Motorisation OTM160…250 OTM315…400 OTM630…800 OTM1000…1600
Tension assignée de fonctionnement U [V] Degré de pollution 3 50/60 Hz 220 - 240 V AC
Tension assignée de commande 0,8…1,2 x Ue
Temps de manoeuvre Voir tableau ci-dessous
Courant nominal In (1) A 0.2 0.5 0.7 1.8
Courant d'appel (1) A 1.3 2.1 2.8 7.7
Fusible de surcharge Type / In / Capacité mA T/315/H T/500/H T/1000/H T/2000/H
Taille mm 5x20 5x20 5x20 5x20
Nombre de cycles Cycle 0 - I - 0 - II - 0
Max. continu cycles / 1 1 1 0.5
min
Max. short-time ≤ 10 cycles cycles / 10 10 10 5
min
Catégorie de surtension III
Tension assignée de tenue aux chocs Uimp kV 4
Rigidité diélectrique 50 Hz 1 min. kV 1.5
Bornes de raccordement
Alimentation Ue PE - N - L
Section nominale rigide/souple mm² 1.5 - 2.5
Protection court-circuit max. MCB A C16
État de verrouillage (non SELV)
Section nominale rigide/souple mm² 1.5 - 2.5
Verrouillage opérateur moteur 23-24 (NO) 5A/250V/cosφ=1
Protection court-circuit Max. MCB A C2
Degré de protection IP20
Température d'utilisation °C -25…+55
Température de stockage et transport °C -40…+70
Altitude max. m 2000

Temps de manoeuvre
Type Temps de manoeuvre complet (1) Temps de "noir électrique (1)
I - II, II - I I - II, II - I
s s
OTM160…250_C2D_ 2.0 - 4.0 0.4 - 1.0
OTM160…250_C3D_ 2.0 - 4.0 0.4 - 1.0
OTM160…250_C8D_ 1.5 - 3.0 0.4 - 1.0
OTM315…400_C2D_ 2.0 - 5.0 0.4 - 1.0
OTM315…400_C3D_ 2.0 - 5.0 0.4 - 1.0
OTM315…400_C8D_ 1.5 - 3.0 0.4 - 1.0
OTM630…800_C2D_ 2.0 - 5.0 0.4 - 1.0
OTM630…800_C3D_ 2.0 - 5.0 0.4 - 1.0
OTM630…800_C8D_ 1.5 - 3.0 0.4 - 1.0
OTM1000…1600_C2D_ 3.0 - 6.0 0.6 - 1.5
OTM1000…1600_C3D_ 3.0 - 6.0 0.6 - 1.5
OTM1000…1600_C8D_ 2.5 - 4.0 0.6 - 1.5
(1) Utilisation nominale.

ABB Contrôle industriel | 6/87
