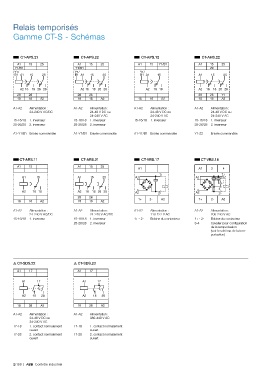

Relais temporisés

Gamme CT-S - Schémas

B CT-APS.21 B CT-APS.22 B CT-APS.12 B CT-AHS.22
A1 15 25 A1 15 25 A1 15 Y1/B1 A1 15 25
Y1/B1 Y1/B1 Z2
Y1/ Y1/ Y1/
B1 A1 15 25 2CDC 252 011 F0b06 B1 A1 15 25 2CDC 252 011 F0b06 B1 A1 15 2CDC 252 012 F0b06 A1 15 25 2CDC 252 013 F0b06

A2 16 18 26 28 A2 16 18 26 28 A2 16 18 A2 16 18 26 28
28 26 28 26 28 26 Y1
18 16 A2 18 16 A2 18 16 A2 18 16 A2
A1-A2 Alimentation : A1-A2 Alimentation : A1-A2 Alimentation : A1-A2 Alimentation :
24-240 V AC/DC 24-48 V DC ou 24-48 V DC ou 24-48 V DC ou
24-240 V AC 24-240 V AC 24-240 V AC
15-16/18 1. inverseur 15-16/18 1. inverseur 15-16/18 1. inverseur 15-16/18 1. inverseur
25-26/28 2. inverseur 25-26/28 2. inverseur 25-26/28 2. inverseur
A1-Y1/B1 Entrée commandée A1-Y1/B1 Entrée commandée A1-Y1/B1 Entrée commandée Y1-Z2 Entrée commandée

B CT-ARS.11 B CT-ARS.21 B CT-VBS.17 B CT-VBS.18
A1 15 A1 15 25 A1 A1 3 4
2CDC 252 014 F0b06 2CDC 252 015 F0b06 2CDC 252 107 F0b05 3 2CDC 252 108 F0b05
A1 15 A1 15 25 A1 1+ A1 1+

A2 16 18 A2 16 18 26 28 A2 2- A2 4 2-
28 26
18 16 A2 18 16 A2 1+ 2- A2 1+ 2- A2

A1-A2 Alimentation : A1-A2 Alimentation : A1-A2 Alimentation : A1-A2 Alimentation :
24-240 V AC/DC 24-240 V AC/DC 110-127 V AC 200-240 V AC
15-16/18 1. inverseur 15-16/18 1. inverseur 1+ - 2- Bobine du contacteur 1+ - 2- Bobine du contacteur
25-26/28 2. inverseur 3-4 Cavalier pour configuration
de la temporisation
(voir le schéma de la tem-
porisation)

F CT-SDS.22 F CT-SDS.23
2CDC 252 016 F0b06 2CDC 252 016 F0b06
A1 17 A1 17
A1 17 A1 17

A2 18 28 A2 18 28

18 28 A2 18 28 A2
A1-A2 Alimentation : A1-A2 Alimentation :
24-48 V DC ou 380-440 V AC
24-240 V AC
17-18 1. contact normalement 17-18 1. contact normalement
ouvert ouvert
17-28 2. contact normalement 17-28 2. contact normalement
ouvert ouvert

2/158 | ABB Contrôle industriel
