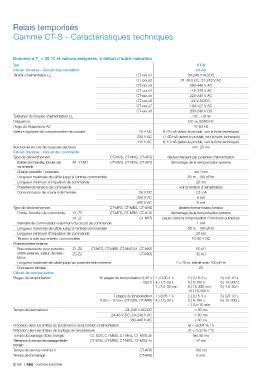

Relais temporisés

Gamme CT-S - Caractéristiques techniques

Données à T = 25 °C et valeurs assignées, à défaut d’autre indication
a
Type CT-S
Circuit d’entrée - Circuit d’alimentation A1-A2
Tension d’alimentation U CT-xxx.x1 24-240 V AC/DC
S
CT-xxx.x2 24-48 V DC, 24-240 V AC
CT-xxx.x3 380-440 V AC
CT-xxx.x4 110-240 V AC
CT-xxx.x5 220-240 V AC
CT-xxx.x6 24 V AC/DC
CT-xxx.x7 100-127 V AC
CT-xxx.x8 200-240 V DC
Tolérance de tension d’alimentation U -15...+10 %
S
Fréquence DC ou 50/60 Hz
Plage de fréquences AC 47-63 Hz
Valeurs typiques de consommation de courant 24 V DC 9-28 mA (selon le produit, voir la fiche technique)
230 V AC 11-60 mA (selon le produit, voir la fiche technique)
115 V AC 6-10 mA (selon le produit, voir la fiche technique)
Autonomie en cas de coupures secteurs min. 20 ms
Circuit d’entrée - Circuit de commande
Type de déclenchement CT-MVS, CT-MXS, CT-APS déclenchement par potentiel d’alimentation
Entrée commandée, fonction de A1-Y1/B1 CT-MVS, CT-MXS, CT-APS démarrage de la temporisation externe
commande
Charge parallèle / polarisée oui / non
Longueur maximale de câble jusqu’à l’entrée commandée 50 m - 100 pF/m
Longueur minimum d’impulsion de commande 20 ms
Potentiel de tension de commande voir la tension d’alimentation
Consommation de courant de l’entrée 24 V DC 1,2 mA
230 V AC 8 mA
400 V AC 6 mA
Type de déclenchement CT-MFS, CT-MBS, CT-AHS déclenchement sans tension
Entrée, fonction de commande Y1-Z2 CT-MFS, CT-MBS, CT-AHS démarrage de la temporisation externe
X1-Z2 CT-MFS pause dans la temporisation / fonctions cumulées
Intensité de commutation maximum du circuit de commande 1 mA
Longueur maximale de câble jusqu’à l’entrée commandée 50 m - 100 pF/m
Longueur minimum d’impulsion de commande 20 ms
Tension à vide aux entrées commandées 10-40 V DC
Potentiomètre externe
Raccordements pour potentio- Z1-Z2 CT-MFS, CT-MBS, CT-MVS.21, CT-MXS 50 kΩ
mètre externe, valeur de résis- Z3-Z2 CT-MXS 50 kΩ
tance
Longueur maximale de câble jusqu’au potentiomètre externe 2 x 25 m, blindé avec 100 pF/m
Connexion blindée Z2
Circuit de temporisation
Plages de temporisation 10 plages de temporisation 0,05 s 1.) 0,05-1 s 2.) 0,15-3 s 3.) 0,5-10 s
- 300 h 4.) 1,5-30 s 5.) 5-100 s 6.) 15-300 s
7.) 1,5-30 min. 8.) 15-300 min. 9.) 1,5-30 h
10.) 15-300 h
7 plages de temporisation 1.) 0,05-1 s 2.) 0,15-3 s 3.) 0,5-10 s
0,05 s - 10 min. (CT-SDS, CT-ARS) 4.) 1,5-30 s 5.) 5-100 s 6.) 15-300 s
7.) 0,5-10 min.
Temps de réarmement 24-240 V AC/DC < 50 ms
24-48 V DC, 24-240 V AC < 80 ms
380-440 V AC < 60 ms
Précision dans les limites de la tolérance de la tension d’alimentation ∆t < 0,004 % / V
Précision dans les limites de la plage de température ∆t < 0,03 % / °C
Temps de passage étoile-triangle CT-SDS, CT-MBS, CT-MFS, CT-MVS.2x fixe 50 ms
Tolérance du temps de passage étoile- CT-SDS, CT-MBS, CT-MFS, CT-MVS.2x ±2 ms
triangle
Temps de service minimum CT-ARS 100 ms
Temps de formatage CT-ARS 5 min.
