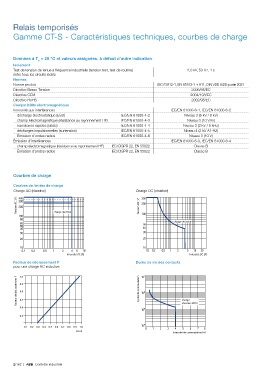

Relais temporisés

Gamme CT-S - Caractéristiques techniques, courbes de charge

Données à T = 25 °C et valeurs assignées, à défaut d’autre indication
a
Isolement
Test de tension de tenue à fréquence industrielle (tension test, test de routine) 2,0 kV, 50 Hz, 1 s
entre tous les circuits isolés
Normes
Norme produit IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 partie 2021
Directive Basse Tension 2006/95/EC
Directive CEM 2004/108/EC
Directive RoHS 2002/95/EC
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-1, IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
champ électromagnétique (résistance au rayonnement HF) IEC/EN 61000-4-3 Niveau 3 (10 V/m)
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
décharges impulsionnelles (surtension) IEC/EN 61000-4-5 Niveau 4 (2 kV A1-A2)
Émission d’ondes radios IEC/EN 61000-4-6 Niveau 3 (10 V)
Émission d’interférences IEC/EN 61000-6-3, IEC/EN 61000-6-4
champ électromagnétique (résistance au rayonnement HF) IEC/CISPR 22, EN 55022 Classe B
Émission d’ondes radios IEC/CISPR 22, EN 55022 Classe B

Courbes de charge

Courbes de limites de charge
Charge AC (résistive) Charge DC (résistive)

Tension AC [V] charge résistive 2CDC 252 149 F0206 Tension DC [V] charge résistive 2CDC 252 150 F0206

Intensité AC [A] Intensité DC [A]
Facteur de déclassement F Durée de vie des contacts
pour une charge AC inductive

1.0
Facteur de déclassement F 0.9 2CDC 252 124 F0206 Cycles de commutation 2CDC 252 148 F0206

0.8

0.7
résistive 250 V
0.6 charge
0.5

0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
cos φ
Intensité de commutation [A]
