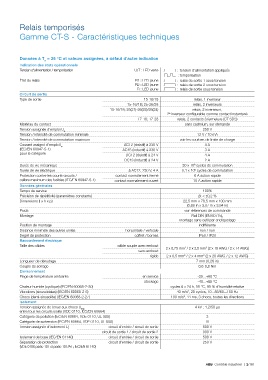

Relais temporisés

Gamme CT-S - Caractéristiques techniques

Données à T = 25 °C et valeurs assignées, à défaut d’autre indication
a
Indication des états opérationnels
Tension d’alimentation / temporisation U/T : LED verte V : tension d’alimentation appliquée
W : temporisation
État du relais R1 : LED jaune V : relais de sortie 1 sous tension
R2 : LED jaune V : relais de sortie 2 sous tension
R : LED jaune V : relais de sortie sous tension
Circuit de sortie
Type de sortie 15-16/18 relais, 1 inverseur
15-16/18; 25-26/28 relais, 2 inverseurs
15-16/18; 25(21)-26(22)/28(24) relais, 2 inverseurs,
2 inverseur configurable comme contact instantané
e
17-18; 17-28 relais, 2 contacts à fermeture (CT-SDS)
Matériau du contact sans cadmium, sur demande
Tension assignée d’emploi U 250 V
e
Tension / intensité de commutation minimale 12 V / 10 mA
Tension / intensité de commutation maximum voir les courbes de limite de charge
Courant assigné d’emploi I AC12 (résistif) à 230 V 4 A
e
(IEC/EN 60947-5-1) AC15 (inductif) à 230 V 3 A
pour la catégorie DC12 (résistif) à 24 V 4 A
DC13 (inductif) à 24 V 2 A
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique à AC12, 230 V, 4 A 0,1 x 10 cycles de commutation
6
Protection contre les courts-circuits / contact normalement fermé 6 A action rapide
calibre maximum des fusibles (IEC/EN 60947-5-1) contact normalement ouvert 10 A action rapide
Données générales
Temps de service 100%
Précision de répétitivité (paramètres constants) ∆t < ±0,2 %
Dimensions (l x h x p) 22,5 mm x 78,5 mm x 100 mm
(0,89 in x 3,07 in x 3,94 in)
Poids voir références de commande
Montage Rail DIN (EN 60715),
montage sans outil par encliquetage
Position de montage indifférente
Distance minimale des autres unités horizontale / verticale non / non
Degré de protection coffret / bornes IP50 / IP20
Raccordement électrique
Taille des câbles câble souple avec embout 2 x 0,75 mm / 2 x 2,5 mm (2 x 18 AWG / 2 x 14 AWG)
2
2
sans embout
rigide 2 x 0,5 mm / 2 x 4 mm (2 x 20 AWG / 2 x 12 AWG)
2
2
Longueur de dénudage 7 mm (0,28 in)
Couple de serrage 0,6-0,8 Nm
Environnement
Plage de température ambiante en service -25...+60 °C
stockage -40...+85 °C
Chaleur humide (cyclique) (IEC/EN 60068-2-30) cycles 6 x 24 h, 55 °C, 95 % d’humidité relative
Vibrations (sinusoïdales) (IEC/EN 60068-2-6) 40 m/s , 20 cycles, 10...58/60...150 Hz
2
2
Chocs (demi-sinusoïde) (IEC/EN 60068-2-27) 100 m/s , 11 ms, 3 chocs, toutes les directions
Isolement
Tension assignée de tenue aux chocs U imp 4 kV ; 1,2/50 µs
entre tous les circuits isolés (VDE 0110, IEC/EN 60664)
Catégorie de pollution (IEC/EN 60664, VDE 0110, UL 508) 3
Catégorie de surtension (IEC/EN 60664, VDE 0110, UL 508) III
Tension assignée d’isolement U i circuit d’entrée / circuit de sortie 500 V
circuit de sortie 1 / circuit de sortie 2 300 V
Isolement de base (IEC/EN 61140) circuit d’entrée / circuit de sortie 500 V
Séparation de protection circuit d’entrée / circuit de sortie 250 V
(VDE 0106 partie 101 et partie 101/A1 ; IEC/EN 61140)

ABB Contrôle industriel | 2/161
