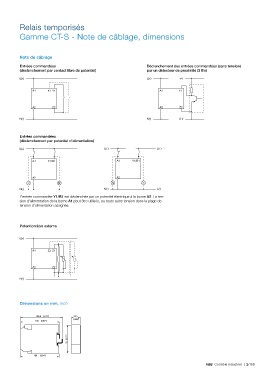

Relais temporisés

          Gamme CT-S - Note de câblage, dimensions




          Note de câblage

          Entrées commandées                                      Déclenchement des entrées commandées (sans tension)
          (déclenchement par contact libre de potentiel)          par un détecteur de proximité (3 fils)
          L(+)                                                    L(+)           +V
                                     2CDC 252 101 F0b06                                       2CDC 252 105 F0b06

               A1     X1  Y1                                            A1      Y1


               A2       Z2                                              A2       Z2

          N(-)                                                    N(-)           0 V



          Entrées commandées
          (déclenchement par potentiel d’alimentation)

          L(+)                                 L(+)                    L(+)
                                     2CDC 252 102 F0b06                    2CDC 252 103 F0b06
               A1     Y1/B1                          A1     Y1/B1



               A2                                    A2

          N(-)                                 N(-)                    L(-)
          L’entrée commandée Y1/B1 est déclenchée par un potentiel électrique à la borne A2. La ten-
          sion d’alimentation de la borne A1 peut être utilisée, ou toute autre tension dans la plage de
          tension d’alimentation assignée.




          Potentiomètre externe


          L(+)
                                     2CDC 252 104 F0b06
               A1     Z3  Z1



               A2       Z2

          N(-)




          Dimensions en mm, inch


                 109,5  [4.31“]   22,5
                                  [.886“]
                 102  [4.02“]

                               [3.07“]
                                      2CDC 252 188 F0b05
                               78


                100   [3.94“]
