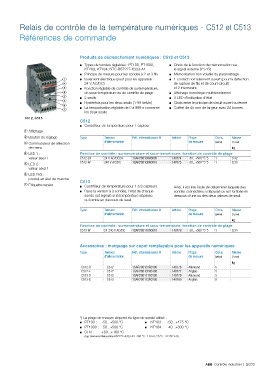

Relais de contrôle de la température numériques - C512 et C513

Références de commande

Produits de déclenchement numériques : C512 et C513
■ Choix de la fonction de mémorisation via
■ Types de sondes réglables : PT100, PT1000,
1SVC 110 000 F0557 ■ Principe de mesure pour les sondes à 2 et 3 fils ■ Mémorisation non volatile du paramétrage
le signal externe (Y1-Y2)
KTY83, KTY84, NTC-B57227-K333-A1
■ Isolement électrique (sauf pour les appareils
■ 1 contact normalement ouvert (pour la détection

24 V AC/DC)
et 2 inverseurs
■ Fonction réglable de contrôle de surtempérature, de rupture de fils et de court-circuit)
de sous-température ou de contrôle de plage ■ Affichage numérique multifonctionnel
■ 2 seuils ■ 3 LED d'indication d'état
■ Hystérésis pour les deux seuils (1-99 kelvin) ■ Choix entre le principe de circuit ouvert ou fermé
■ La temporisation réglable de 0 à 999 s concerne ■ Coffret de 45 mm de largeur avec 24 bornes

les deux seuils
C512, C513
C512
■ Contrôleur de température pour 1 capteur
➀ Affichage
➁ Bouton de réglage Type Tension Réf. internationale @ Article Plage Colis. Masse
➂ Commutateur de sélection d'alimentation de mesure (pièce) (1 pce)
de menu kg
➃ LED 1 : Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
valeur seuil 1 C512-24 24 V AC/DC24- 1SAR700100R0005 140774 -50...+500 °C *) 1 0.32
➄ LED 2 : C512-W 240 V AC/DC 1SAR700100R0010 140775 -50...+500 °C *) 1 0.33
valeur seuil 1
➅ LED Prêt :
produit en état de marche
C513
➆ Étiquette repère ■ Contrôleur de température pour 1 à 3 capteurs Ainsi, il est très facile de déterminer laquelle des
■ Dans la version à 3 sondes, l'état de chaque sondes connectées a dépassé ou est tombée en
sonde est signalé si la température dépasse dessous d'une ou des deux valeurs de seuil.
ou tombe en dessous du seuil.

Type Tension Réf. internationale @ Article Plage Colis. Masse
d'alimentation de mesure (pièce) (1 pce)
kg
Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
C513-W 24-240 V AC/DC 1SAR700110R0010 140778 -50...+500 °C *) 1 0.34

Accessoires : marquage sur capot remplaçable pour les appareils numériques
Type Tension Réf. internationale @ Article Plage Colis. Masse
d'alimentation de mesure (pièce) (1 pce)
kg
C512-D C512 1SAR700101R0100 140776 Allemand 5
C512-E C512 1SAR700102R0100 140777 Anglais 5
C513-D C513 1SAR700111R0100 140779 Allemand 5
C513-E C513 1SAR700112R0100 140780 Anglais 5

*) La plage de mesure dépend du type de sonde utilisé :
■ PT100 : -50...+500 °C ■ KTY83 : -50...+175 °C
■ PT1000 : -50...+500 °C ■ KTY84 : -40...+300 °C
■ CTN : +80...+160 °C
(Typ Siemens Matsushita B57272-A333-A1 -100 °C : 1.8 kΩ, 25 °C : 32.762 kΩ)
