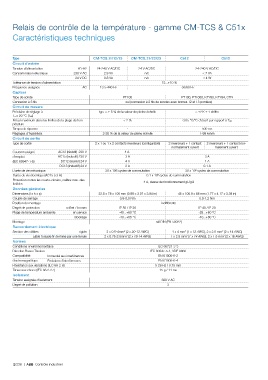

Relais de contrôle de la température - gamme CM-TCS & C51x

Caractéristiques techniques

Type CM-TCS.11/12/13 CM-TCS.21/22/23 C512 C513
Circuit d'entrée
Tension d'alimentation A1-A2 24-240 V AC/DC 24 V AC/DC 24-240 V AC/DC
Consommation électrique 230 V AC 2.9 VA n/c < 7 VA
24 V DC 0.8 VA n/c < 4 W
Tolérance de tension d'alimentation -15...+10 %
Fréquence assignée AC 13.5-440 Hz 50/60 Hz
Capteur
Type de sonde PT100 PT100, PT1000, KTY83, KTY84, CTN
Connexion à 3 fils oui (connexion à 2 fils de sondes avec bornes T2 et T3 pontées)
Circuit de mesure
Précision de réglage à typ. < ± 5 % de la valeur de pleine échelle < ±2 K ± 1 chiffre
T a = 20 °C (T 20)
Erreur maximum dans les limites de la plage de tem- < 2 % 0.05 °C/°C d'écart par rapport à T 20
pérature
Temps de réponse - 500 ms
Réglages d'hystérésis 2-20 % de la valeur de pleine échelle 1-99 kelvin
Circuit de sortie
Type de sortie 2 x 1 ou 1 x 2 contacts inverseurs (configurable) 2 inverseurs + 1 contact 2 inverseurs + 1 contact nor-
normalement ouvert malement ouvert
Courant assigné AC12 (résistif) 230 V 4 A
d'emploi AC15 (inductif) 230 V 3 A 3 A
(IEC 60947-1-5) DC12 (résistif) 24 V 4 A 1 A
DC13 (inductif) 24 V 2 A 0.1 A
Durée de vie mécanique 30 x 106 cycles de commutation 30 x 10 cycles de commutation
6
Durée de vie électrique (AC15 à 3 A) 0.1 x 10 cycles de commutation
5
Protection contre les courts-circuits, calibre max. des 4 A, classe de fonctionnement gL/gG
fusibles
Données générales
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in) 45 x 105.9 x 86 mm (1.77 x 4.17 x 3.39 in)
Couple de serrage 0.6-0.8 Nm 0.8-1.2 Nm
Position de montage indifférente
Degré de protection coffret / bornes IP 50 / IP 20 IP 40 / IP 20
Plage de température ambiante en service -40...+60 °C -25...+60 °C
stockage -40...+85 °C -40...+80 °C
Montage rail DIN (EN 50022)
Raccordement électrique
Section des câbles rigide 2 x 0.5-4mm² (2 x 20-12 AWG) 1 x 4 mm (1 x 12 AWG), 2 x 2.5 mm (2 x 14 AWG)
2
2
câble torsadé fin terminé par une ferrule 2 x 0.75-2.5mm² (2 x 18-14 AWG) 1 x 2.5 mm (1 x 14 AWG), 2 x 1.5 mm (2 x 16 AWG)
2
2
Normes
Conditions environnementales IEC 60721-3-3
Directive Basse Tension IEC 60947-5-1, VDE 0660
Compatibilité Immunité aux interférences EN 61000-6-2
électromagnétique Émission d'interférences EN 61000-6-4
Résistance aux vibrations (IEC 68-2-6) 5-26 Hz / 0.75 mm
Tenue aux chocs (IEC 68-2-27) 15 g / 11 ms
Isolement
Tension assignée d'isolement 300 V AC
Degré de pollution 3
