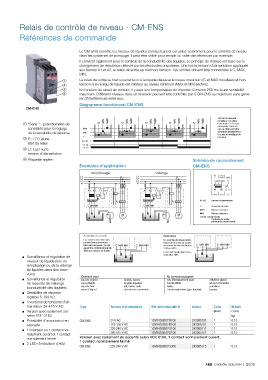

Relais de contrôle de niveau - CM-ENS

Références de commande

Le CM-ENS contrôle les niveaux de liquides conducteurs et est utilisé notamment pour le contrôle de niveau
dans les systèmes de pompage. Il peut être utilisé pour remplir ou vider des réservoirs par exemple.
1SVR 430 851 F1100 Il convient également pour le contrôle de la conductivité des liquides. Le principe de mesure est basé sur le
changement de résistance détecté par les électrodes unipolaires. Une fois la tension d'alimentation appliquée
aux bornes A1 et A2, le relais de sortie se met hors tension. Les sondes doivent être connectées à C, MAX,

Le relais de sortie se met sous tension si le liquide dépasse le niveau maximum (C et MAX mouillées) et hors
MIN.
tension si le niveau de liquide est inférieur au niveau minimum (MAX et MIN sèches).
En fonction du circuit de mesure, il y aura une temporisation de réponse d'environ 250 ms à une sensibilité
maximum. Différents niveaux dans un réservoir peuvent être contrôlés par 5 CM-ENS au maximum sans géné-
rer d'interférences entre eux.
Diagramme fonctionnel CM-ENS
CM-ENS
Lorsqu'un réservoir
métallique est utilisé,
➀ "Sens." - potentiomètre de l'électrode C n'est pas
nécessaire. Dans ce
sensibilité pour le réglage Max. cas, le câble peut être
de la sensibilité de réponse Min. connecté directement à
la surface métallique du
C réservoir.
➁ R : LED jaune - A1-A2
état du relais
11-14
➂ U : LED verte - 11-12
tension d'alimentation
➃ Étiquette repère Schéma de raccordement
Exemples d'application CM-ENS
remplissage vidange

A1-A2 Tension d'alimentation
C Électrode de terre
MAX Niveau maximum
MIN Niveau minimum
11(15)-12(16)/14(18)
Contacts de sortie -
principe du circuit ouvert

Association en cascade Redondance
Les entrées des électrodes Un contrôle de niveau redon-
peuvent être interconnec- dant peut être mis en oeuvre
tées selon le besoin, ce qui en connectant les électrodes
garantit le contrôle simple de à deux unités.
différents niveaux de liquide.
Ceci rend l'application beau-
coup plus sûre.
■ Surveillance et régulation de
niveaux de liquide (lors du
remplissage ou de la vidange
de liquides dans des réser-
voirs)
■ Surveillance et régulation Convient pour acides, bases Ne convient pas pour éthylène glycol
eau chimiquement pure
eau de source
de rapports de mélange eau potable engrais liquides combustible alcool concentré
(conductivité des liquides) eau de mer lait, bière, café huiles paraffine
alcool non concentré
laques
eaux d'égout
zones explosives (gaz liquide)
■ Sensibilité de réponse ... ...
réglable 5-100 kΩ
■ 4 versions de tensions d'ali-
mentation 24-415 V AC Type Tension d'alimentation Réf. internationale @ Article Colis. Masse
■ Version avec isolement sûr (pièce) (1 pce)
selon VDE 0160 kg
■ Possibilité d'association en CM-ENS 24 V AC 1SVR430851R9100 243085191 1 0.15
cascade 110-130 V AC 1SVR430851R0100 243085101 1 0.15
■ 1 inverseur ou 1 contact nor- 220-240 V AC 1SVR430851R1100 243085111 1 0.15
malement ouvert et 1 contact 380-415 V AC 1SVR430851R2100 243085121 1 0.15
normalement fermé Version avec isolement de sécurité selon VDE 0160, 1 contact normalement ouvert,
■ 2 LED d'indication d'état 1 contact normalement fermé
CM-ENS 220-240 V AC 1SVR430851R1300 243085113 1 0.15
