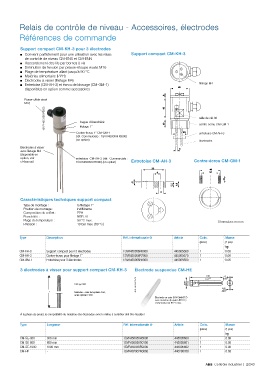

Relais de contrôle de niveau - Contrôle de niveau avec deux sorties d'alarme Relais de contrôle de niveau - Accessoires, électrodes

CM-ENN UP/DOWN - Références de commande Références de commande

Support compact CM-KH-3 pour 3 électrodes
■ Convient parfaitement pour une utilisation avec les relais Support compact CM-KH-3
de contrôle de niveau CM-ENS et CM-ENN
■ Raccordement des fils par bornes à vis
■ Diminution de tension par presse-étoupe vissés M16
■ Plage de température allant jusqu'à 90 °C
■ Matériau alimentaire (PPH)
■ Électrodes à visser (filetage M4)
■ Entretoise (CM-AH-3) et écrou de blocage (CM-GM-1) filetage M4
disponibles en option comme accessoires

Passe-câble vissé
M16
1SVR 450 056 F6000 bague d'étanchéité taille de clé 36

contre-écrou CM-GM-1
filetage 1"
Contre-écrou 1" CM-GM-1 entretoise CM-AH-3
(réf. Commerciale : 1SVR450056R8000)
(en option) électrodes
Electrodes à visser
avec filetage M4
(disponible en
option, voir entretoise CM-AH-3 (réf. Commerciale :
ci-desous) 1SVR450056R7000) (en option) Entretoise CM-AH-3 Contre-écrou CM-GM-1

Caractéristiques techniques support compact
Type de montage : G filetage 1"
Position de montage : indifférente
Composition du coffret : PPH
Étanchéité : NBR 70
Plage de température : 90 °C max. Dimensions en mm
Pression : 10 bar max. (60 °C)

Type Description Réf. internationale @ Article Colis. Masse
(pièce) (1 pce)
kg
CM-KH-3 Support compact pour 3 électrodes 1SVR450056R6000 445005660 1 0.06
CM-AH-3 Contre-écrou pour filetage 1" 1SVR450056R7000 445005670 1 0.06
CM-GM-1 Entretoise pour 3 électrodes 1SVR450056R8000 445005680 1 0.06

3 électrodes à visser pour support compact CM-KH-3 Électrode suspendue CM-HE

1SVC 110 000 F0478
Filetage M4

L Matériau : acier inoxydable 304,
acier spécial 14301
Électrode en acier (X14CrMoS17)
avec manchon (Lupulen 6011 L)
convenant pour 60 °C max.

À la phase de projet, la compatibilité du matériau des électrodes avec le milieu à contrôler doit être étudiée !
Type Longueur Réf. internationale @ Article Colis. Masse
(pièce) (1 pce)
kg
CM-SE-300 300 mm 1SVR450056R0000 445005600 1 0.08
CM-SE-600 600 mm 1SVR450056R0100 445005601 1 0.08
CM-SE-1000 1000 mm 1SVR450056R0200 445005602 1 0.08
CM-HE - 1SVR402902R0000 440290200 1 0.08
