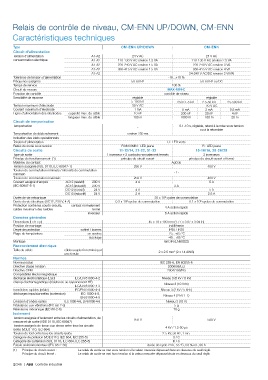

Relais de contrôle de niveau, CM-ENN UP/DOWN, CM-ENN

Caractéristiques techniques

Type CM-ENN UP/DOWN CM-ENN
Circuit d'alimentation
Tension d'alimentation A1-A2 24 V AC 24 V AC
consommation électrique A1-A2 110-130 V AC environ 1.5 VA 110-130 V AC environ 2.5 VA
A1-A2 220-240 V AC environ 1.5 VA 220-240 V AC environ 3 VA
A1-A2 380-415 V AC environ 1.5 VA 380-415 V AC environ 4 VA
A1-A2 24-240 V AC/DC environ 2 VA/W
Tolérance de tension d'alimentation -15...+10 %
Fréquence assignée 50-60 Hz 50-60 Hz ou DC
Temps de service 100 %
Circuit de mesure MAX-MIN-C
Fonction de contrôle contrôle de niveau
Sensibilité de réponse réglable réglable
5-100 kΩ 250 Ω -5 kΩ 2.5-50 kΩ 25-500 kΩ
Tension maximum d'électrode 30 V AC 20 V AC
Courant maximum d'électrode 1 mA 8 mA 2 mA 0.5 mA
Ligne d'alimentation des électrodes capacité max. du câble 10 nF 200 nF 20 nF 4 nF
longueur max. du câble 100 m 1000 m 100 m 20 m
Circuit de temporisation
Temporisation 0.1-10 s, réglable, retard à la mise sous tension
-
ou à la retombée
Temporisation de déclenchement environ 250 ms -
Indication des états opérationnels
Tension d'alimentation U : LED verte
Relais de sortie sous tension R MAX/MIN : LED jaune R : LED jaune
Circuits de sortie 11-12/14, 21-22, 31-32 15-16/18, 25-26/28
Type de sortie 1 inverseur + 2 contacts normalement fermés 2 inverseurs
Principe de fonctionnement (1) principe du circuit ouvert principe du circuit ouvert et fermé
Matériau du contact AgCdo
Tension assignée (VDE 0110, IEC 60947-1) 250 V 400 V
Tension de commutation minimale / intensité de commutation - / -
minimale
Tension de commutation maximale 250 V 400 V
Courant assigné d'emploi AC12 (résistif) 230 V 4 A 5 A
(IEC 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A 5 A
DC13 (inductif) 24 V 2 A 2.5 A
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.3 x 10 cycles de commutation 0.1 x 10 cycles de commutation
6
6
Protection contre les courts-circuits, contact normalement
calibre maximum des fusibles fermé 4 A action rapide
inverseur 6 A action rapide
Données générales
Dimensions (l x h x p) 45 x 78 x 100 mm (1.77 x 3.07 x 3.94 in)
Position de montage indifférente
Degré de protection coffret / bornes IP50 / IP20
Plage de température en service -25...+65 °C
stockage -40...+85 °C
Montage rail DIN (EN50022)
Raccordement électrique
Taille du câble câble souple fin terminé par 2 x 2.5 mm (2 x 14 AWG)
2
une ferrule
Normes
Norme produit IEC 255-6, EN 60255-6
Directive Basse Tension 2006/95/EG
Directive CEM 2004/108/EG
Compatibilité électromagnétique -
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
champ électromagnétique (résistance au rayonnement HF) Niveau 3 (10 V/m)
IEC/EN 61000-4-3
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
décharges impulsionnelles (surtension) IEC 1000-4-5, Niveau 4 (2 kV L-L)
EN 61000-4-5
Émission d'ondes radios IEC 1000-4-6, EN 61000-4-6 Niveau 3 (10 V)
Résistance aux vibrations (IEC 68-2-6) 5 g
Résistance mécanique (IEC 68-2-6) 10 g
Isolement
Tension assignée d'isolement entre les circuits d'alimentation, de 250 V 500 V
mesure et de sortie (VDE 0110, IEC 60947)
Tension assignée de tenue aux chocs entre tous les circuits 4 kV / 1.2-50 µs
isolés (VDE0 110, IEC 664)
Tension de test entre tous les circuits isolés 2.5 kV, 50 Hz, 1 mn.
Catégorie de pollution (VDE 0110, IEC 664, IEC 255-5) 3 / C
Catégorie de surtension (VDE 0110, IEC 664, IEC 255-5) III / C
Essais environnementaux (IEC 68-2-30) durée de cycle 24 h, 55 °C, 93 % rel., 96 h
(1) Principe du circuit ouvert : Le relais de sortie se met sous tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Principe du circuit fermé : Le relais de sortie se met hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
