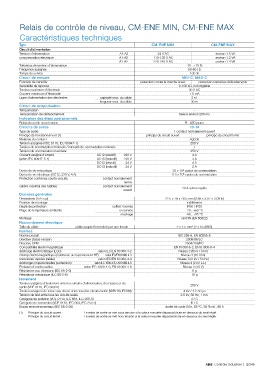

Relais de contrôle de niveau, CM-ENE MIN, CM-ENE MAX

Caractéristiques techniques

Type CM-ENE MIN CM-ENE MAX
Circuit d'alimentation
Tension d'alimentation A1-A2 24 V AC environ 1.5 VA
consommation électrique A1-A2 110-130 V AC environ 1.2 VA
A1-A2 220-240 V AC environ 1.4 VA
Tolérance de tension d'alimentation -15...+15 %
Fréquence assignée 50-60 Hz
Temps de service 100 %
Circuit de mesure MIN-C, MAX-C
Fonction de contrôle protection contre la marche à sec protection contre les débordements
Sensibilité de réponse 0-100 kΩ, non réglable
Tension maximum d'électrode 30 V AC
Courant maximum d'électrode 1.5 mA
Ligne d'alimentation des électrodes capacité max. du câble 3 nF
longueur max. du câble 30 m
Circuit de temporisation
Temporisation -
Temporisation de déclenchement fixée à environ 200 ms
Indication des états opérationnels
Relais de sortie sous tension R : LED jaune
Circuits de sortie 13-14
Type de sortie 1 contact normalement ouvert
Principe de fonctionnement (1) principe du circuit ouvert principe du circuit fermé

Matériau du contact AgCdo
Tension assignée (VDE 0110, IEC 60947-1) 250 V
Tension de commutation minimale / intensité de commutation minimale - / -
Tension de commutation maximale 250 V
Courant assigné d'emploi AC12 (résistif) 230 V 4 A
(selon IEC 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A
DC13 (inductif) 24 V 2 A
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.3 x 10 cycles de commutation
6
Protection contre les courts-circuits, contact normalement -
fermé
calibre maximal des fusibles contact normalement 10 A action rapide
ouvert
Données générales
Dimensions (l x h x p) 22.5 x 78 x 78.5 mm (0.89 x 3.07 x 3.09 in)
Position de montage indifférente
Degré de protection coffret / bornes IP50 / IP20
Plage de température ambiante en service -20...+60 °C
stockage -40...+85 °C
Montage rail DIN (EN 50022)
Raccordement électrique
Taille du câble câble souple fin terminé par une ferrule 2 x 1.5 mm (2 x 16 AWG)
2
Normes
Norme produit IEC 255-6, EN 60255-6
Directive Basse Tension 2006/95/EC
Directive CEM 2004/108/EC
Compatibilité électromagnétique EN 61000-6-2, EN 61000-6-4
décharge électrostatique (ESD) selon IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
champ électromagnétique (résistance au rayonnement HF) selon IEC/EN 61000-4-3 Niveau 3 (10 V/m)
transitoires rapides (rafale) selon IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
décharges impulsionnelles (surtension) selon IEC 1000-4-5, EN 61000-4-5 Niveau 4 (2 kV L-L)
Émission d'ondes radios selon IEC 1000-4-6, EN 61000-4-6 Niveau 3 (10 V)
Résistance aux vibrations (IEC 68-2-6) 6 g
Résistance mécanique (IEC 68-2-6) 10 g
Isolement
Tension assignée d'isolement entre les circuits d'alimentation, de mesure et de 250 V
sortie (VDE 0110, IEC 60947)
Tension assignée de tenue aux chocs entre tous les circuits isolés (VDE0 110, IEC 664) 4 kV / 1.2-50 µs
Tension de test entre tous les circuits isolés 2.5 kV, 50 Hz, 1 mn.
Catégorie de pollution (VDE 0110, IEC 664, IEC 255-5) 3 / C
Catégorie de surtension (VDE 0110, IEC 664, IEC 255-5) III / C
Essais environnementaux (IEC 68-2-30) durée de cycle 24 h, 55 °C, 93 % rel., 96 h
(1) Principe du circuit ouvert : Le relais de sortie se met sous tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Principe du circuit fermé : Le relais de sortie se met hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
